Handhabungstechnik Ein Baukasten für Montageplätze

Anbieter zum Thema

Heidrive GmbH

Friedemann Wagner GmbH

CADFEM Germany GmbH

Roemheld stellt auf der Motek viele Neuheiten für die Montage- und Handhabungstechnik vor. Zu den Messepremieren gehören die ersten Komponenten der „Moduhub-New Generation-Baureihe“.

Ebenfalls neu sind der ModuLift mit großem Hub und Drehachse, eine mobil einsetzbare Lagerpresse und ein neues Drehmodul.

Die Roemheld Gruppe präsentiert auf der Motek eine ganze Reihe von Neuheiten für die Montage- und Handhabungstechnik. Als Messepremieren sind die ersten Komponenten der Moduhub-New Generation-Baureihe zu sehen, die der Geschäftsbereich in nächster Zeit einführt: ein neuer Baukasten für Handarbeits-Montageplätze.

Weitere Neuheiten sind ein ModuLift für Bauteile bis zu 80 kg – optional mit Drehachse –, das neue einfache Drehmodul DMHe 140 für bis zu 150 kg schwere Werkstücke sowie eine leichte, handgeführte Lagerpresse für den mobilen Einsatz.

Alle Neuheiten und eine große Auswahl an weiteren Komponenten aus der Montage- und Handhabungstechnik zeigt Roemheld auf der Motek vom 8. bis 11. Oktober in Stuttgart in Halle 3 an Stand 3505.

Baukastensystem für die Handhabungstechnik

Moduhub New Generation“ nennt sich das neue Baukastensystem, dessen erste Module auf der Motek Premiere feiern. Mit der neuen Baureihe werden die Komponenten leistungsstärker, vielfältiger und teilweise netzwerkfähig. Außerdem hat Roemheld das Design modernisiert und die Fertigung vereinfacht, so dass der Kunde von einem günstigeren Preisen profitiert. In nächster Zeit wird das neue Baukastensystem schrittweise erweitert.

Das neue Sortiment startet mit elektrischen Hubsäulen. Sie sind in vier Kraftstufen für Werkstückgewichte bis zu 500 kg konzipiert, bieten Hübe bis 600 mm und Geschwindigkeiten bis 50 mm/s. Dies ermöglicht kurze Taktzeiten. Wahlweise können die Hubsäulen um endlos drehende Drehmodule ergänzt werden.

Verbesserte Beständigkeit gegen Staub

Die im Außenprofil integrierten Nuten ermöglichen die Befestigung von Schottleisten, Ablagen und Halterungen, die sich bei entsprechender Ausrichtung der Hubachse während des Verfahrens mitbewegen oder in Relation zum Werker verharren. Die Installation mit dem Außenprofil mit den Nuten oben bietet eine verbesserte Beständigkeit gegen Staub und Schmutz. Bedient werden die Säulen alternativ per Hand- oder Fußtaster. Akkus für eine unabhängige Stromversorgung gehören ebenso wie Dreh- und Wagenmodule zum umfangreichen Moduhub-Baukasten.

Neben den elektrisch betriebenen Modellen wird es eine neue manuelle Variante mit hydraulischem Hubantrieb mit Fußhebel geben. Diese kann Werkstückgewichte bis 600 kg über einen Hub bis zu 600 mm bewegen.

Neuer ModuLift mit großem Hub – optional mit Drehachse – und neues Drehmodul

Roemheld erweitert das bestehende Baukastensystem Moduhub um einen stationären, elektrisch betriebenen ModuLift mit Drehachse für Werkstückgewichte bis 40 kg. In der Ausführung ohne Drehachse können sogar Werkstückgewichte bis 80 kg auf die optimale Montagehöhe gebracht und dort ergonomisch und sicher bearbeitet werden.

Die Neuheit zeichnet sich durch einen großen Hub von über 1‘200 mm aus, der mit einer Geschwindigkeit bis zu 60 mm/s erreicht wird. Beide Achsen werden über einen Hand- oder Fußtaster bedient und sind in jeder Position selbsthemmend. Eine Abschaltfunktion verhindert Kollisionen beim Senken des Bauteils. Die optionale Drehachse kann Werkstücke endlos drehen.

Auch das neue Drehmodul mit elektrischem Antrieb ermöglicht eine endlose Drehbewegung für Werkstückgewichte bis zu 150 kg. Durch die Kompatibilität lässt es sich beliebig mit allen Hubmodulen des Moduhub-Baukastens einfach kombinieren und punktet dabei dank seiner robusten und einfachen Bauweise durch einen attraktiven Preis.

Ebenfalls neu: leichte und mobile Lagerpresse

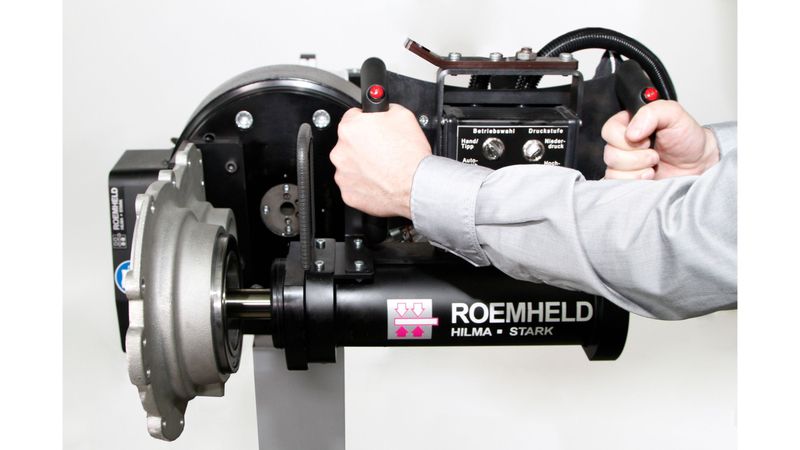

Für die ortsflexible Lagermontage zeigt Roemheld der Öffentlichkeit auf der Motek erstmals eine mobile Einziehvorrichtung. Die ergonomisch gestaltete Lagerpresse wiegt lediglich 20 kg und ist sowohl in horizontaler als auch in vertikaler Ausführung erhältlich. Da sie an einem Balancer aufgehängt wird, kann der Werker weitestgehend ermüdungsfrei arbeiten.

Der Hub von 200 mm erlaubt das jederzeit reproduzierbare präzise – wahlweise manuelle oder automatisierte – Fügen und Verbinden von Teilen mit einer Kraft von 10 bis 100 kN. Diese lässt sich in zwei Stufen individuell programmieren. Das montierbare Teilespektrum reicht von 30 mm Innendurchmesser bis 145 mm Außendurchmesser. Auf diese Weise können selbst große und schwere Werkstücke unkompliziert miteinander verbunden werden, beispielsweise Kugellager, Buchsen, Bolzen und Gehäuseteile.

Die Einziehvorrichtung ist mit den Modulen des Moduhub-Systems kombinierbar, sie fügt sich beispielsweise mit Hubsäulen oder Wagenmodulen zu einem Montagearbeitsplatz.

Weitere Informationen: https://www.roemheld.de/de
