In der Formgebung von Mauerziegeln lassen sich 12 bis 15 Prozent des Energieverbrauchs einsparen. Möglich machen das chromierte Schnecken.

• Sechs Monate Erhebung, 17'000 Messungen täglich, zwei Test­me­thoden: Im Rahmen einer Langzeitstudie im eigenen Haus haben die Ziegelwerke Leipfinger-Bader (Puttenhausen) neue Lösungen für eine energie­sparende Mauerziegel-Produktion untersucht.

• Der italieni­sche Maschinenteile-Spezialist Latermec (Torrile) fungierte dabei als Kooperationspartner.

• Letztlich ermittelte die Studie im Bereich der Formgebung von Mauerziegeln ein beträchtliches Energie-Einsparpotenzial von 12 bis 15 Prozent.

• Möglich machen dies chro­mierte Schnecken, die in den Ziegelstrang­pressen zu Einsatz kommen.

Eine Langzeitstudie in Ziegelwerk offenbart die Potenziale, die chromierte Schnecken für die Energieeinsparung in Produktion eröffnen. „Die Ergebnisse der Studie tragen zur weiteren energetischen Optimierung unserer Produktion bei“, erklärt Firmenchef Thomas Bader. Denn sein Familienunternehmen will auch in Zukunft erster Ansprechpartner für umwelt­bewusste Planer und Bauträger bleiben.

Energie einzusparen ist für die Ziegelwerke Leipfinger-Bader (Puttenhausen) im Kampf gegen Klimawandel und Ressourcenknappheit ein wesentliches Thema. Aus diesem Grund wurden in den letzten Jahren bereits vielfältige Maßnahmen umgesetzt, die den Verbrauch bei der Ziegelproduktion optimieren. Dazu gehört beispielsweise der Einsatz eines energieeffizienten Tunnelofens. Im Zuge einer Langzeitstudie in Kooperation mit Experten des Spezialisten Latermec (Torrile, Italien) hat man jetzt auch neue Erkenntnisse bei der Aufwertung von Schnecken-Bauteilen gewonnen.

Neuartiges verschleißfestes Verfahren

Mauerziegel werden in der Herstellung zunächst aus Ton, Lehm und Wasser geformt, bevor sie danach zum fertigen keramischen Wandbaustoff gebrannt werden. Die europäische Ziegel- und Keramik-Industrie erhält dabei seit über 30 Jahren Unterstützung von Latermec – in Form von Regenerations- und Belag-Dienstleistungen für Komponenten und Ersatzteile im Formgebungs-Maschinenbereich. Dies umfasst auch Schnecken und Mundstücke, wie sie bei der Ziegelproduktion zum Einsatz kommen. Für in Strangpressen eingesetzte Schnecken verspricht das verschleißfeste Verfahren „Latermec Tenax“ eine signifikante Senkung des Energie­verbrauchs. Dafür wird am Flügelende der Schnecken formstabiles Wolframcarbid mit einem Härtegrad von HCR 82 angebracht. Dieses stabilisiert den äußeren Durchmesser der Schneckenflügel. Auf den Sichtflächen sorgen zugleich komplexe Karbide dafür, dass sich während des Chromierungs-Prozesses keine Risse bilden und die Oberflächen glatt bleiben. Im Anschluss erhalten die Schnecken ein Chromlegierung, die als zusätzliche Schutzlage dient und den Ziegel-Rohstoff mit weniger Reibung über die Oberfläche befördert.

Eine Fallstudie mit guten Resultaten

Für die bei Leipfinger-Bader durchgeführte Studie wurden über einen Zeitraum von sechs Monaten Daten zu Produktion und Energieverbrauch gesammelt. Unter Beobachtung standen dabei Strangpressen-Schnecken mit traditioneller „Aufpanzerung“ und solche mit neuer Tenax-Chromierung, um die Daten im Anschluss zu vergleichen. Jede Schnecke befand sich dafür drei Monate im Einsatz, wobei über 17'000 Messungen pro Tag durchgeführt wurden.

Zwei verschiedene Methoden bildeten die Basis der Studie. Nach der ersten galt es, die beiden Technologien drei Monate lang in unterschiedlichen Ziegel-Produktionen zu vergleichen. Dabei erfolgten zwei bis drei Mundstückwechsel pro Tag. Am Ende dieses Testlaufs konnte eine Energieeinsparung von rund 12 Prozent festgehalten werden. Die zweite Methode bezieht sich auf einen 24-Stunden-Vergleich bei gleicher Ziegelproduktion und gleichem Mundstück. Hier ließ sich die Energieeinsparung auf bis zu 15 Prozent steigern. Zurückzuführen ist das Ergebnis auf die Druckverringerung und gleichmäßigere Verarbeitung des Rohstoffes. Außerdem entstand aufgrund der geringeren Reibung weniger Wärme – ein Nebeneffekt, der sich positiv auf die Konsistenz der Lehmmasse auswirkte.

Chromierte Schnecken: Mehrfache Erneuerung möglich

Neben der Energieeinsparung hat das Tenax-System noch andere Vorteile zutage gefördert. So verlängert die Chrombeschichtung auch den Lebenszyklus der Schnecke. Es besteht zudem die Möglichkeit einer Regenerierung, indem die Schnecke „de-chromiert“, repariert, verschleißfest behandelt und wieder mit der Hart-Chromierung versehen wird. Dies ist gegenüber einer Erneuerung mit traditioneller Hart-Aufschweißung vorteilhaft, da die Gefahr der Rissbildung deutlich reduziert wird. Auf diese Weise lassen sich chromierte Schnecken länger erhalten und eine nachhaltiger nutzen. „Die Studie hat uns nützliche Erkenntnisse geliefert, die wir in Zukunft zur ökologischen Optimierung unserer Mauerziegel-Produktion nutzen können“, fasst Bader zusammen.

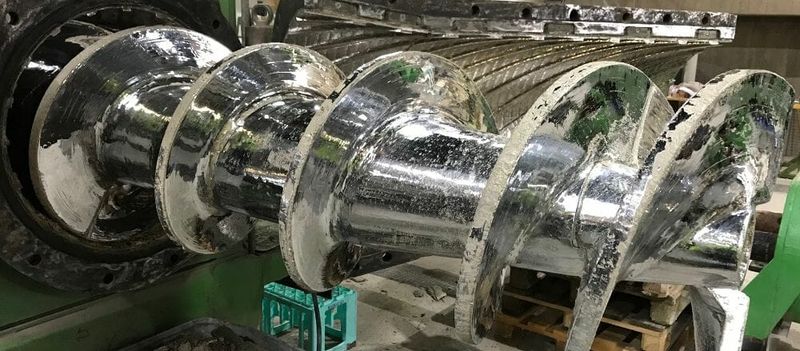

Bild oben: Studie bei Leipfinger-Bader bestätigt: Eine Schnecke mit spezieller Latermec-Chromlegierung sorgt für weniger Energieeinsatz in der Strangpresse und ist zugleich langlebiger. Foto: Latermec / Leipfinger-Bader

Weitere Informationen: https://www.leipfinger-bader.de/
