All about automation in Düsseldorf Leichtgängige und präzise Kreuzrollenführungen

Verantwortliche:r Redakteur:in: Andreas Müller 1 min Lesedauer

Fachbesucher der All about automation in Düsseldorf (1. bis 2. Oktober)  können sich am Stand von Dr. Tretter unter anderem über die leichtgängigen und präzisen Kreuzrollenführungen informieren.

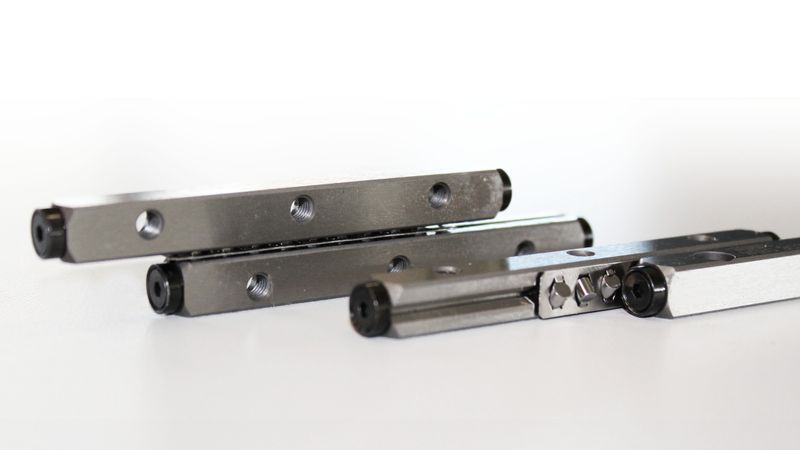

Die leichtgängigen Zylinderrollenlager eignen sie sich sowohl für Momentbelastungen als auch für Belastungen aus beliebigen Richtungen. (Bild: Dr. Erich Tretter, Maschinenelemente GmbH + Co)
Die leichtgängigen Zylinderrollenlager eignen sie sich sowohl für Momentbelastungen als auch für Belastungen aus beliebigen Richtungen.
(Bild: Dr. Erich Tretter, Maschinenelemente GmbH + Co)

Die Linearführungen eignen sich für Anwendungen mit begrenzten Hubbewegungen. Die leichtgängigen Kreuzrollenführungen, die Dr. Tretter in Düsseldorf präsentiert, bestehen aus zwei präzisionsgeschliffenen Schienenpaaren mit Befestigungsbohrungen sowie den dazwischenliegenden Rollenkäfigen mit eingebauten Zylinderrollen als Wälzkörper. Diese werden in einer Kreuzrollenanordnung gehalten. Dadurch eignen sie sich sowohl für Momentbelastungen als auch für Belastungen aus beliebigen Richtungen.
 Die Zylinderrollen der Rollenkäfige ermöglichen den Betrieb ohne Schlupf zwischen der Schienenoberfläche und den Rollen. Damit tritt bei den Bewegungen ein minimaler Reibungswiderstand auf.

Kreuzrollenführungen: Zylinderrollen als Wälzkörper

Eingebaut werden sie je nach Anwendung in horizontaler oder vertikaler Anordnung. Durch die Vielzahl der an der Bewegung beteiligten Rollen sind sowohl die Steifigkeit als auch die Tragfähigkeit sehr hoch. Zum Einsatz kommen sie etwa in optischen Messgeräten und Positioniersystemen, Halbleiterfertigungs-, Handhabungs- und Röntgenanlagen.

Kugelgewindetriebe für viele Antriebsaufgaben

Einen weiteren Schwerpunkt legt Dr. Tretter in Düsseldorf auf seine Kugelgewindetriebe, die sich für viele Antriebsaufgaben eignen. Der Spezialist hat ab Lager verschiedene Genauigkeitsklassen und Ausführungen verfügbar. Unterschieden werden gerollte, gewirbelte und geschliffene Versionen. Bei geschliffenen Spindeln sind die Muttern meist vorgespannt und damit spielfrei oder mit minimalem Spiel. Die Herstellung von Spindeln mit der Wirbeltechnologie ist ein Hartdrehverfahren, das eine kostengünstigere Alternative zum Schleifen darstellt. Dazu kommt die höhere Präzision gegenüber gerollten Spindeln.

Dr. Tretter  hatte 2020 seinen langjährigen Partner IGT aus Schwelm übernommen und damit seine Fertigungstiefe von der Veredelung hin zur Herstellung von Gewindetrieben weiter ausgebaut. Dadurch ist Dr. Tretter zudem in der Lage, größere Serien und Sondermuttern nach Zeichnung zu fertigen.

Dr. Tretter auf der All about automation in Düsseldorf: Stand 151

Weitere Informationen: www.tretter.de
