Es gibt ganz unterschiedliche Strategien, um die passende Linearführung für ein Projekt zu finden – einige verlassen sich auf ihre eigene Erfahrung, andere wälzen Kataloge oder suchen Hilfe bei den Herstellern. Ewellix bietet eine nun eine weitere effizientere Möglichkeit.

Mit dem Linear Guide Calculator (LGC) finden Entwickler schnell die beste Lösung für ihre individuelle Anwendung – online, einfach, und manchmal in einer unerwarteten Ecke. Entwickelt haben den LGC Udo Berg und Tobias Kamm. Die beiden arbeiten als Application Engineers bei Ewellix und reagierten damit auf die steigende Zahl an Auslegungsanfragen, die ihre Abteilung erreichten.

Linear Guide Calculator: Alles in einem Programm

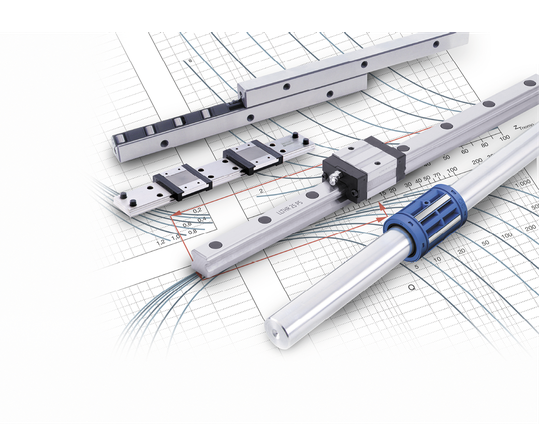

„Im Linear Guide Calculator ist das Expertenwissen von Ewellix in einem Programm gebündelt“, sagt Udo Berg. „Anwender haben mit dem LGC Zugriff auf ein Berechnungsprogramm zur Auswahl von Präzisionsschienenführungen, Kugel- und Rollenprofilschienen, abgestimmt auf die Anforderungen ihrer Anwendung.“ Die Entwickler achteten beim LGC stark auf die Benutzerfreundlichkeit. Er ist klar strukturiert, hilft dem Nutzer mit anschaulichen Grafiken und steht ihm mit umfangreichen Hilfe-Texten zur Seite. Die Software leitet ihn durch die Auslegungsschritte und weist auf mögliche Widersprüche einer bestimmten Konfiguration hin, die zusätzliche Beachtung erfordern.

In drei Schritten zum Produktvorschlag

Jede Auslegung durchläuft drei Stadien: Erst steht die zu lösende Aufgabe im Fokus, anschließend wird der Bauraum betrachtet und erst im letzten Schritt grenzt der Anwender die Komponentenauswahl mit Hilfe verschiedener Filter ein. „Uns war es wichtig, im Programm so lange wie möglich produktneutral zu bleiben“, erklärt Berg. „So können wir dem Anwender mehr Möglichkeiten anbieten, und er entdeckt unter Umständen einen Lösungsansatz, den er bisher so nicht im Fokus hatte.“

Der Nutzer startet mit der neutralen Beschreibung der Führungsaufgabe hinsichtlich der zu realisierenden Bewegung. Diese ist in Phasen konstanter Last und identischer Bewegungsrichtung aufgeteilt. Weiter geht es per Mausklick zur Eingabe von Kräften und Kraftangriffspunkten sowie der Zuordnung zu den zuvor definierten Bewegungsphasen. Im nächsten Schritt fragt der Calculator den Bauraum ab. „Das ist sozusagen der erstmalige Abgleich mit den Restriktionen aus der Umgebungskonstruktion“, sagt Berg. „Wird eine Option unmöglich, graut sie das Programm zur Illustration sofort aus und entfernt Produktgrößen, die nicht in den Bauraum passen, aus der Liste der denkbaren Lösungen für die gestellte Aufgabe.“

Detaillierter Ergebnisbericht im Linear Guide Calculator

Zum Abschluss listet das Programm die Ergebnisse sortiert nach berechneter Lebensdauer tabellarisch auf. Der Linear Guide Calculator zeigt hier alle Arten von Führungen, welche die gestellte Aufgabe erfüllen. Einstellbare Filter wie zum Beispiel Lebensdauer oder statische Sicherheit helfen, die passende Linearführung am Ende des Eingabevorgangs auszuwählen. Mit den hinterlegten Daten zu den Komponenten kann der Anwender sie genau unter die Lupe nehmen und vergleichen. „Um auch hier noch so viele Optionen wie möglich offen zu halten, beginnen wir mit weiten Filtergrenzen“, erklärt Berg. D

iese kann der Nutzer entsprechend seinen Anforderungen verengen und die Auswahlliste hinsichtlich der Führungstype, der Konfiguration und der Kinematik filtern. Das Ergebnis seiner Suche lässt sich als ausführlicher Berechnungsbericht in einer PDF-Datei ausgeben. „Zu Dokumentationszwecken sind hier alle relevanten Eingabegrößen aufgeführt, und auch die konkrete Teilenummer der Führungen steht dabei. Damit kann der Nutzer seine Komponente auch gleich bestellen“, führt Berg aus. „Von der ersten Eingabe bis zu diesem Punkt vergehen meist nicht viel mehr als zehn Minuten.“

Das Ende der Fahnenstange ist mit der aktuellen Version des LGC noch nicht erreicht. Berg und Kamm entwickeln ihn stetig weiter. „In seiner jetzigen Form ist er schon sehr gut, aber wir sehen noch einige Erweiterungsmöglichkeiten“, sagt Berg. „Wir sind gerade dabei die Usability weiter zu verbessern. Beispielsweise werden dem Anwender künftig kurze Hilfe-Videos unter die Arme greifen. Denn die bisherigen Hilfetexte sind nicht mehr zeitgemäß, und die Filme geben uns viel mehr Freiheiten.“

Aus kleiner App wird ein umfangreiches Programm

„Bei der Bearbeitung von Auslegungsberechnungen für unsere Kunden fielen uns gewisse wiederkehrende Systematiken auf“, sagt Udo Berg. „Diese haben wir analysiert und uns daran gemacht, mit Hilfe unserer Auslegungserfahrung ein Berechnungsprogramm für alle Linearführungen auf die Beine zu stellen. Die sozusagen sportliche Herausforderung hat uns natürlich auch gereizt.“ Ewellix erkannte die Vorteile der Idee sofort und wollte den Calculator als kleine App für mobile Endgeräte umsetzen. „Es zeigte sich aber schnell, dass sich der Funktionsumfang nicht sinnvoll auf einem Smartphone- oder Tablet-Bildschirm darstellen ließ“, erzählt Berg. „Und so wurde aus der kleinen App ein umfangreiches Online-Tool auf der Ewellix-Homepage.“

Das notwendige Wissen und die Erfahrung in einem Programm zu fassen, war nicht ganz einfach. „Wir mussten die mathematischen Formeln und Logiken für alle möglichen Eventualitäten, Konfigurationen und Kinematiken bereitstellen oder herleiten und durften das Programm nicht mit Funktionen überfrachten“, erklärt Berg. „Auch die Validierung des großen Funktionsumfangs erwies sich als aufwändiger und viel zeitintensiver als erwartet, führte aber immer wieder zu großem Erkenntnisgewinn. Zum Beispiel, dass Beharrlichkeit irgendwann zum Ziel führt.“

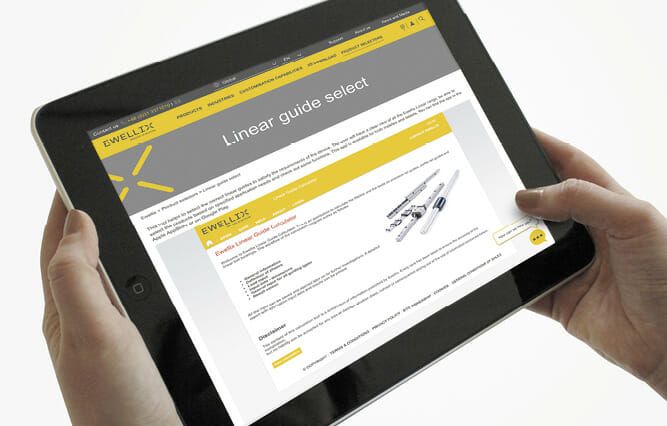

Seit kurzem ist der LGC einsatzbereit und steht unter www.ewellix.com/en/global/product-selectors/linear-guide-select zur kostenfreien Anwendung und ohne vorherige Anmeldung und oder Authentifizierung bereit. „Noch liegen keine Zahlen zur Nutzung des Linear Guide Calculators vor. Die Zahl der Anfragen für Auslegungen durch einen Ewellix-Ingenieur nahmen spürbar ab, waren aber dafür durchweg komplexer“, sagt Berg. „Die Software führt den Anwender sicher und bequem durch das Programm. Uns haben jedenfalls noch keine Hilferufe von steckengebliebenen Benutzern erreicht.“

Von Markus Friese.
