Linearmotormodul: So lassen sich kompakte Ein- und Zweiachsen-Systeme realisieren

Anbieter zum Thema

Heidrive GmbH

CADFEM Germany GmbH

Contelos GmbH

Ein nur 18 mm breites Linearmotormodul bietet Anlagenbauern und Planern nun noch mehr Freiraum für Miniaturisierungen.

• Wer in der Automatisierungstechnik besonders kompakte Ein- und Zweiachsen-Systeme realisieren muss, findet dafür im QuickLab-Baukasten von Jung Antriebstechnik u. Automation (JA²) entsprechende Linearmotormodule und -achsen.

• Sie punkten mit Leichtbauweise und eignen sich zur Konstruktion dynamischer Montagesysteme, Laborautomationen oder Prüftechnik-Applikationen.

• Durch die Ergänzung des Baukastens mit einem nur 18 mm breiten Linearmotormodul bietet das Unternehmen den Anlagenbauern und Planern nun noch mehr Freiraum für Miniaturisierungen.

Insbesondere in der Feinmechanik, in der optischen Industrie und in der Pharmatechnik ist der Trend zu miniaturisierten Ein- und Zweiachsen-Systemen kaum zu übersehen. Um dabei hohe Ansprüche an die Dynamik und Genauigkeit umzusetzen, nutzen Planer, Konstrukteure und Anlagenbauer zum Beispiel den QuickLab-Baukasten von Jung Antriebstechnik u. Automation (JA²). Er besteht aus ultrakompakten Linearmotormodulen und Linearmotorachsen, die sich unter Einsatz verschiedener Positioniercontroller für die Realisierung effizienter Montage-, Handling- und Prüfanlagen für alle etablierten Feldbus-Systeme eignen. Die Komponenten zeichnen sich aus durch das massereduzierte Leichtbau-Design. Sie bieten zudem hohe Dynamikwerte und sind kombinierbar mit den magnetischen Konstantkraftfedern MagSpring, der neuen magnetischen Haltebremse MagStop und den servoelektrischen Schwenk-Drehmodulen ForTorque des Unternehmens. Neu mit aufgenommen in den QuickLab-Baukasten hat der Anbieter nun das Linearmotormodul vom Typ QM02-1247.

Linearmotormodul mit nur 18 mm Baubreite

Das Linearmotormodul zeichnet sich durch seine außergewöhnlich geringe Größe aus. Denn mit einer Baubreite von gerade einmal 18 mm dürfte es zu den derzeit kleinsten Linearmotormodulen auf dem Weltmarkt zählen. Es leistet dabei eine Spitzenkraft von 10,5 N und steht in vier Ausführungen mit Nennhüben von 20, 40, 80 und 120 mm bereit.

Wie alle Komponenten der QuickLab-Familie eignet sich auch diese für den Einsatz in ein- und zweiachsigen Systemen, in denen sowohl hochdynamische als auch sehr präzise, „feinfühlige“ Kurzhub-Bewegungen gefragt sind. Dabei kann der Winzling mit beachtlichen Dynamikwerten punkten. Denn lastabhängig sind Vorschubgeschwindigkeiten von bis zu 3,0 m/s und Beschleunigungen von bis zu 50 m/s² erreichbar, wobei Wiederholgenauigkeiten von +/- 0,05 mm eingehalten werden. Analog zu den anderen QuickLab-Modulen und -Achsen ist das neue Linearmotormodul QM02-1247 für Umgebungsbedingungen der Schutzart IP20 ausgelegt, die für viele trockene Prozesse im Pharma- und Laborbereich typisch ist. Optional lässt sich die Führung mit einem FDA-konformen Schmiermittel befetten.

Montagefreundlich und leicht

Die Dynamikleistungen des neuen Linearmotormoduls resultieren unter anderem aus einer neuartigen, masseoptimierten Leichtbau-Konstruktion. Diese zeichnet alle lineartechnischen Lösungen von Jung Antriebstechnik u. Automation (JA²) aus und verleiht ihnen dennoch eine hohe Verdrehsteifigkeit. Im Falle der QuickLab-Baukastenfamilie basiert sie auf dem Einsatz von Präzisionsführungen mit zwei Kugelumlaufwagen und der Verwendung möglichst baugleicher Grundkörper sowohl für die Module als auch für die Achsen. Zudem lassen sich mit nur zwei Schrauben karthesische zweiachsige Handling-Lösungen realisieren – das gilt auch für das neue Linearmotormodul QM02-1247.

Hinzu gesellt sich ein weiteres Leistungsmerkmal, das die unkomplizierte und wirtschaftliche Realisierung platzsparender Flächenportale und Pick & Place-Systeme unterstützt. Jung rüstet seine kompakten QuickLab-Linearmodule und -achsen mit steckbaren und zugentlasteten Kabelabgängen für schlepptaugliche Motorkabel aus. Die Motorkabel können vorkonfektioniert bis zu einer Kabellänge von 30 m geliefert werden. Mit dieser Anschlusstechnik, der hierbei verwendeten Einkabel-Technologie und der Kabelkonfektionierung erwartet den Anwender ein reduzierter Installationsaufwand.

Controller und Kombinationen

Abgestimmt auf die in den QuickLab-Komponenten verbauten tubularen linearen Servoantrieben von Faulhaber bietet Jung Antriebstechnik u. Automation (JA²) die Positioniercontroller C1100/ C1200 von LinMot an. Mit dieser flexiblen Komplettlösung lassen sich schnell und einfach ein- und mehrachsige Pick & Place-, Förder- und Prüfsysteme zur Ver- und Bearbeitung sensibler Werkstücke, Halbzeuge und Produkte verwirklichen. Bei geringeren Anforderungen an die Dynamik stellt das Unternehmen zudem Positioniercontroller von Faulhaber bereit.

Das neue Linearmotormodul QM-02-1247 lässt sich zum Beispiel bei Hubanwendungen mit der neuen magnetischen Parkbremse MagStop zum stromlosen Fixieren kombinieren. Darüber hinaus stellt das Wettenberger Unternehmen sein Engineering auch für die Entwicklung spezieller Adapter, Anbauelemente und kundenspezifischer Sonderlösungen zur Verfügung.

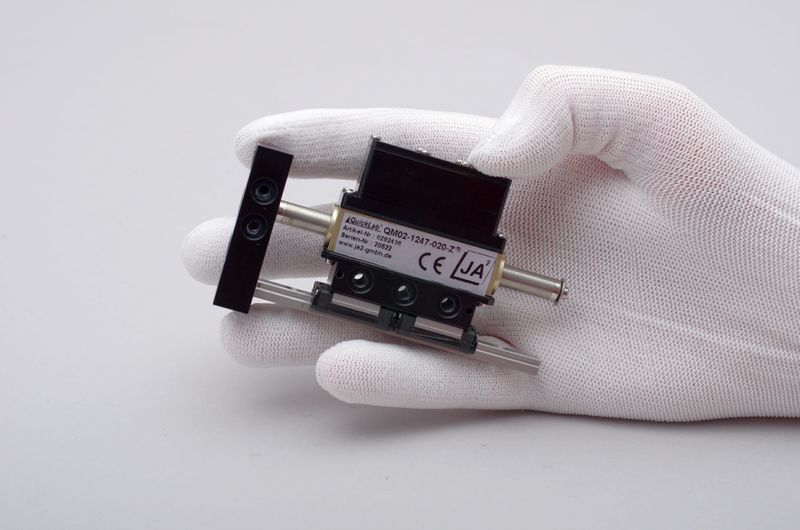

Bild oben: Das neue Linearmotormodul QM02-1247 aus der QuickLab-Familie von Jung Antriebstechnik u. Automation (JA²). Bildquelle: Jung Antriebstechnik u. Automation (JA²)
