Multiturn-Sensor Magnetische Umdrehungszählung in Höchstform

Verantwortliche:r Redakteur:in: Andreas Müller 1 min Lesedauer

Anbieter zum Thema

Novotechnik Messwertaufnehmer OHG

Novotechnik präsentiert einen neuen Multiturn-Sensor: Der Novoturn MC1-2800 bietet 44 Umdrehungen, eine Genauigkeit von 0,5° und verspricht Zuverlässigkeit unter extremen Bedingungen.

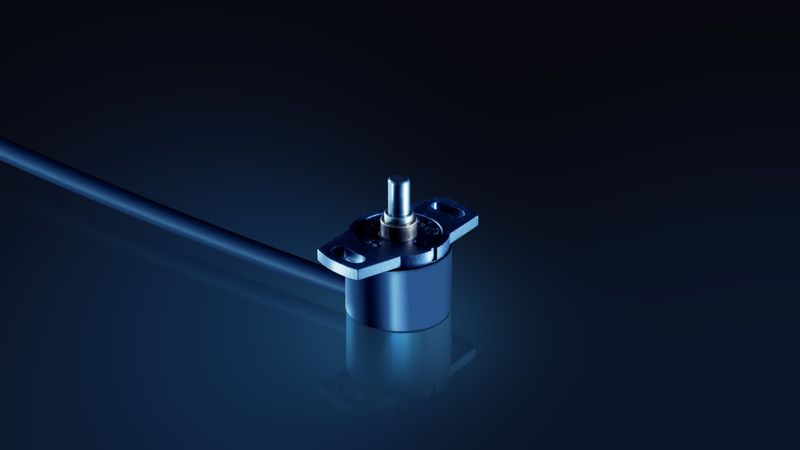

Absolut messender, kontaktloser Multiturn-Winkelsensor MC1-2800 mit True-Power-on Novoturn Technologie und Smart Sensor Funktionen für Industrie 4.0. (Bild: Novotechnik)
Absolut messender, kontaktloser Multiturn-Winkelsensor MC1-2800 mit True-Power-on Novoturn Technologie und Smart Sensor Funktionen für Industrie 4.0.
(Bild: Novotechnik)

Der neue Multiturn-Sensor eröffnet Lösungen für viele unterschiedliche Branchen. Die vielseitigen Anwendungsmöglichkeiten reichen von der Erfassung der Lenkradstellung in Automobilen bis zur Positionsbestimmung von Antriebsspindeln in industriellen Stellantrieben. Der erweiterte Messbereich von 44 Umdrehungen (= 15840°) ermöglicht es beispielsweise im Einsatz bei Linearantrieben oder Seillängengebern, deutlich größere Verfahrwege zu realisieren.

Multiturn-Sensor: Diese Technologie steckt dahinter

Der Miniatur-Multiturn-Sensor Novoturn MC1-2800 nutzt die berührungslose und damit verschleißfreie Umdrehungszählung durch den GMR-Effekt (Giant-Magneto-Resistance). Sensoren auf Basis dieser Technologie liefern absolute Positionswerte, benötigen keinerlei Referenzsignale und brauchen zum Erfassen der Umdrehungen keine Stromversorgung oder Pufferbatterie. Als echtes „True-power-on“-System wird der korrekte Messwert über mehrere Umdrehungen sofort nach dem Start zur Verfügung gestellt. Beliebige Verdrehungen innerhalb des Messbereichs werden auch im stromlosen Zustand erfasst.

Kompatibilität und digitale Schnittstellen

Der Messbereich wird über marktspezifische digitale Schnittstellen übertragen und gewährleistet eine Auflösung von bis zu 16 Bit über 360°. Auch ein ratiometrisches analoges Ausgangssignal steht zur Verfügung. Die Integration intelligenter Schnittstellen wie CANopen oder IO-Link ermöglicht Smart Sensor-Funktionen zur Zustandsüberwachung wie zum Beispiel Statistikdaten zu Temperatur, Versorgungsspannung oder Betriebsdauer. Dies ermöglicht es den Anwendungen, selbständig bessere Entscheidungen (zum Beispiel im Zuge von Predictive Maintenance) zu treffen, effektiver zu arbeiten und so die Produktivität zu steigern.

Robustheit für anspruchsvolle Umgebungen

In Anbetracht der hohen Anforderungen in Außeneinsätzen von mobilen Arbeitsmaschinen und Nutzfahrzeugen präsentiert sich der Novoturn MC1-2800 als sehr platzsparend und robust. Die vergossene Elektronik und Schutzarten bis IP67 gewährleisten Zuverlässigkeit selbst unter widrigsten Bedingungen. Die branchenüblichen Schnittstellen wie CANopen und CAN SAE J1939 werden nach hohen EMV-Anforderungen wie ISO-Pulse und Störfelder gemäß ISO 11452 qualifiziert, um die Eignung der Sensoren zu gewährleisten.

Weitere Informationen: https://www.novotechnik.de/produkte/weg-winkelsensoren?filterconfiguration=108582
