Das Portfolio von Nonnenmann umfasst eine breite Auswahl an Multikupplungen zur prozessoptimierten Werkzeugtemperierung sowie für die Kernzug- und Kaskadenhydraulik.

Zu den täglichen Herausforderungen der Anwender in der Spritzgussproduktion gehört es, die maximal mögliche Maschinenverfügbarkeit sicherzustellen. Dafür gilt es, die Rüst- und Wechselzeiten der Werkzeuge so gering wie möglich zu halten. Beim Auf- und Abrüsten der Spritzgießwerkzeuge auf die Maschine muss unter anderem auch immer die Temperierung sowie die Kernzug- und Kaskadenhydraulik an- oder abgeschlossen werden. Gerade bei größeren Formen mit einer hohen Anzahl an Kreisläufen kann das viel Zeit kosten. Des Weiteren schwingt jedes Mal ein gewisses Risiko mit, dass Anschlüsse beim Montieren vertauscht werden. Im Worstcase würde dann ein bestimmt definierter Temperierkreislauf mit falschen Parametern gefahren werden. Das könnte sich wiederum auf die Produktqualität negativ auswirken und zu teuren Ausschusskosten führen. In diesen Situationen ist die richtige Antwort auf die Anforderungen Rüstzeitoptimierung und Prozesssicherheit der Einsatz von Multikupplungen. Dadurch ist ein schnelles und verwechslungssicheres Kuppeln mehrerer Kreisläufe mit wenigen Handgriffen möglich.

Multikupplungen und darauf abgestimmte Zubehörteile

Hierfür bietet die Nonnenmann GmbH, als Komponentenanbieter für Spritzgießer und Werkzeugbauer ein breites Produktportfolio aus Multikupplungen und darauf abgestimmten Zubehörteilen an. Die maschinen- und werkzeugseitigen Kupplungen sind für die verschiedenen Medien Wasser, Temperieröl, Hydraulik, Pneumatik und Vakuum verfügbar. Mittels einer Multikupplung können bis zu zwölf Kreisläufe mit einem Handgriff gekuppelt werden. Das entspricht einer Anzahl von insgesamt 24 Monokupplungen für Vor- und Rücklauf.

Multikupplungen zeichnen sich in der Praxisanwendung durch zwei wesentliche Punkte aus – zum einen die hohe Prozesssicherheit, denn die Kupplungen sind den Temperierkreisläufen fest zugeordnet und lassen sich im Rüstprozess nicht mehr vertauscht anschließen. Zum anderen die Geschwindigkeit, denn mit einem Handgriff werden bis zu 24 Kupplungen auf einmal angeschlossen. Dies ermöglicht deutlich schnellere Rüstzeiten und gewährleistet eine höhere Maschinenauslastung. In der Vergangenheit durchgeführte Kundenprojekte zeigen wiederholt kurze Amortisationszeiten.

Große Auswahl an unterschiedlichen Kupplungsprofilen

Für die Produkte im Bereich Kupplungstechnik setzt Nonnenmann seit über 20 Jahren mit dem Kupplungshersteller tst (Tamsan) aus der Türkei auf einen festen, zuverlässigen und zukunftsfähigen Partner. Anwender profitieren von der Flexibilität durch die große Auswahl an unterschiedlichen Kupplungsprofilen, die unter anderem für die europäischen, französischen und internationalen Systeme bis zu einer Durchflussnennweite von 16 mm verfügbar sind.

Die Multikupplungen sind mischverbaubar und somit passend zu allen am Markt gängigen Profilen. Zur Verschlauchung und Werkzeugmontage werden alle gängigen zölligen und metrischen Gewinde sowie Schlauchtüllen in verschiedenen Varianten angeboten. Je nach Anwendung stehen die Kupplungen als Messing-, Stahl- oder Edelstahlausführung für maximale Anforderungen bis 300°C und bis zu 160 bar zur Verfügung. Passend zu den Anforderungen lassen sich die Kupplungen mit oder ohne Ventil und wahlweise auch flachdichtend auslegen. Die Kupplungen lassen sich auch als Schottplattenlösung kombiniert mit Monokupplungen an der Spritzgrießmaschine installieren. Somit lässt sich eine flexible und variable Maschinen-Werkzeug-Belegung ermöglichen.

Kupplungen im Online-Shop verfügbar

Viele Serien und Größen der Kupplungen sind in unterschiedlichen Farben lieferbar, um eine Verwechslung bei Werkzeugen mit mehreren Multikupplungen im Rüstvorgang beim Anschließen der Temperierung zu vermeiden. Denn somit lässt sich eine konkrete Zuordnung von maschinenseitiger- und werkzeugseitiger Multikupplungsseite gewährleisten. Farbige Multikupplungen bietet das Unternehmen in blau, gelb, grün und rot an, als Alternative zu der Standardausführung in schwarz und grau. Weitere technische Informationen: www.nonnenmann.net/spritzereien/kupplungstechnik/multikupplungen

Neu zum Jahresanfang hat das Unternehmen die Multikupplungen und die dazugehörigen Zubehörkomponenten in den eigenen Online-Shop integriert. Aufwändige Anfrage- und Angebotsprozesse entfallen somit. Während der Konstruktionsphase oder in der Fertigung wird bei der Beschaffung zudem wertvolle Zeit eingespart.
Die Multikupplungen können direkt voll bestückt bestellt oder nach kundenspezifischen Anforderungen aus Platten, Kupplungseinsätzen, Schlauchanschlüssen und Farbcodierungen zusammengestellt werden. Neben der Bestellmöglichkeit im Onlineshop können sich registrierte Kunden darüber auch eigenständig ein Angebot mit den individuell hinterlegten Rabatten generieren lassen.

27. Technologietag des Konstruktionsbüros Hein.

Über das Thema Multikupplungen sowie das weitere Produktportfolio für die Werkzeugbau- und Kunststoffbranche informiert Nonnenmann als Aussteller auf dem 27. Technologietag des Konstruktionsbüros Hein. Dieser findet am 29.02.2024 in Langenhagen (bei Hannover) statt. Vor Ort können sich Besucher auch über die weiteren Produkthighlights des Komponentenanbieters informieren – HeatIsoFlex (HIF), der effiziente direkt isolierte Temperierschlauch, sowie das Vakuum-Greifersystem aus Kunststoff, welches als Baukastensystem die flexible Umsetzung von Automatisierungsaufgaben ermöglicht.

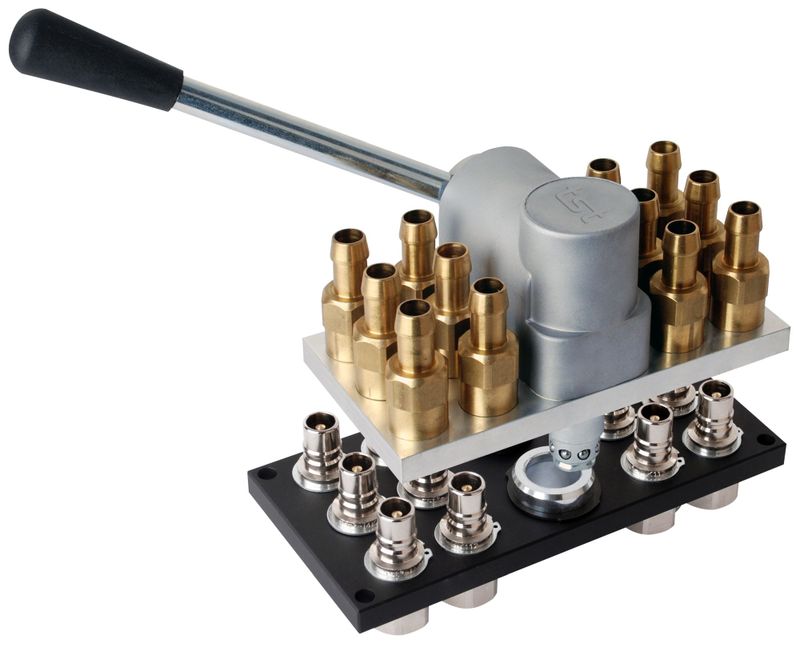

Bild oben: Rüstzeitoptimierung und hohe Prozesssicherheit mittels Multikupplungen. Bildquelle: Nonnenmann GmbH
