Thordon Bearings liefert mehrere Sätze schmierfreier Lager, um die alte Technologie im Wasserkraftwerk Otto Holden am Ottawa River in Ontario, Kanada, vollständig zu ersetzen.

Andritz Hydro wurde im Auftrag von Ontario Power Generation (OPG) mit der Modernisierung der Turbinen im Wasserkraftwerk nach der Hälfte der Laufzeit beauftragt. Zwei der acht Turbinen des 243-MW-Kraftwerks wurden nun mit ThorPlas-Blue- und Thorseal-Produkten von Thordon ausgestattet, die über die lokalen Vertriebspartner RMH Industries in Quebec und Millstream Engineering in Ontario vertrieben werden.

Einheit 7 wurde 2022 umgerüstet, Einheit 5 im Jahr 2023, und Einheit 8 ist die nächste Einheit, die im vierten Quartal 2024 installiert werden soll. Bis 2029 werden alle acht Blöcke des Kraftwerks modernisiert sein.

Jede der Nachrüstungen umfasst 262 Lager pro Turbine, darunter Lager und Dichtungen für die Schleusentore, Thorseal-Gestängelager, Thordon SXL-Verschleißringe sowie Lager und Dichtungen für die Servomotoren. Die eingebauten Lager haben eine hohe Kantenbelastbarkeit und einen Außendurchmesser von 100 bis 300 mm (4-12 Zoll).

Lager- und Dichtungslösungen ohne zusätzliche Schmierung

Die Servomotoren werden vollständig vom Thordon-Vertriebspartner RMH Industries hergestellt, eine der Spezialitäten des Unternehmens, die in den letzten 50 Jahren weiterentwickelt wurden. Gaétan Dionne, General Manager von RMH Industries, führt als Beispiel an, dass das Unternehmen die Lager von Thordon in weniger als einer Minute mit flüssigem Stickstoff in die Servomotoren einbauen kann.

Die Lager- und Dichtungslösungen von Thordon wurden ausgewählt, weil sie besonders leistungsfähig sind. Ein Leistungsmerkmal ist, dass kein regelmäßiges Schmieren mehr erforderlich ist. Somit lassen sich die Wartungskosten senken und die Verschmutzung von Flüssen vermeiden.

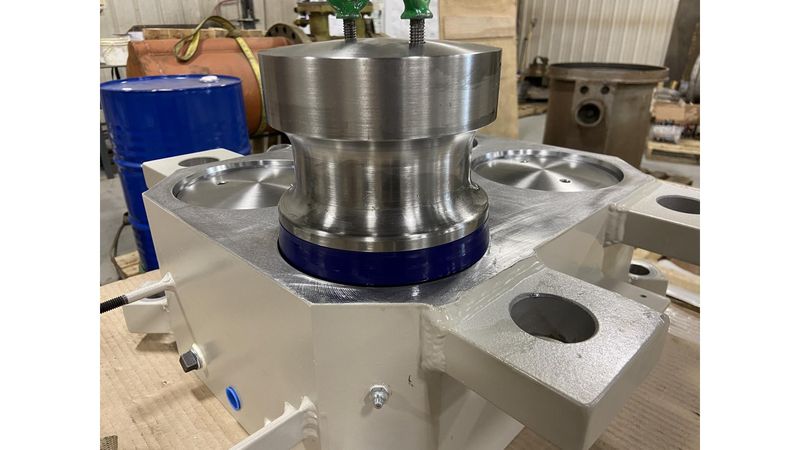

Die Lager der Thordon-Schleuse, des Antriebsmechanismus und des Gestänges arbeiten nass oder trocken und sind selbstschmierend, um die Leistung bei Anwendungen mit begrenzter Bewegung zu gewährleisten. Es gibt kein Festfressen durch Kantenbelastungen, die durch kleine Ausrichtungsfehler oder Torauslenkungen verursacht werden. Das Lagermaterial ist ThorPlas-Blue, ein homogener, selbstschmierender technischer Thermoplast, der Betriebsdrücken von bis zu 45 MPa (6.527 psi) standhält.

Was beim Einbau zu beachten ist

Die Thorseals von Thordon bestehen aus einem Elastomer, dessen Eigenschaften sich im Laufe der Zeit weder verändern noch abbauen. Thorseals sind in einer Vielzahl von Standardgrößen erhältlich oder können schnell auf kundenspezifische Größenanforderungen bis zu einem Durchmesser von 1,5 m (60 Zoll) zugeschnitten werden.

Greg Auger, kaufmännischer Leiter bei Millstream Engineering, erklärt, dass der Einbau der Lager für die Schlupftür sorgfältige Detailarbeit erfordert.

„Es ist von entscheidender Bedeutung, vor der endgültigen Bearbeitung der ThorPlas-Blue-Lager genaue Messungen der Wellen- und Gehäuseabmessungen vorzunehmen, damit sie für die richtige Passform und das richtige Spiel korrekt dimensioniert werden können. Während des Einbaus muss darauf geachtet werden, dass die Lager eingepresst werden, um Beschädigungen zu vermeiden, und dann müssen sie vor der Gefahr von Beschädigungen geschützt werden, während andere Überholungsarbeiten fortgesetzt werden. Durch sorgfältiges Messen der Einbaumaße kann sichergestellt werden, dass alle großen Komponenten korrekt zusammengebaut werden.“

Otto-Holden-Wasserkraftwerk nur eines von vielen, das saniert werden soll

Millstream Engineering wird OPG weiterhin vor Ort in allen Anlagen in Ontario unterstützen. Auger sagt, dass die Überholung und Modernisierung von Wasserkraftwerken in ganz Kanada stark vorangetrieben wird und dass das Otto-Holden-Kraftwerk eines von vielen ist, die in den nächsten zehn Jahren saniert werden sollen.

Ryan Edmonds, Business Development Manager für Hydro & Industrial bei Thordon Bearings, sagt: „Der Wasserkraftmarkt wächst weltweit, unter anderem aufgrund der steigenden Nachfrage nach erneuerbaren Energien. Wasserkraft ist eine saubere, sichere und heimische Stromquelle, und die Hochleistungslösungen von Thordon passen perfekt zu diesen langlebigen Anlagen.“
