Neuer Service on demand: 3D-Kunststoffdruck mit TPU

Verantwortlicher Redakteur:in: Andreas Müller 3 min Lesedauer

Anbieter zum Thema

SolidCAM GmbH
CAD+T Solutions GmbH

3D-Druckspezialist Voxeljet bietet nun On-Demand-Bauteile im High-Speed-Sintering (HSS)-Verfahren auch aus thermoplastischem Polyurethan (TPU) an.

(Quelle: Voxeljet AG)
(Quelle: Voxeljet AG)

  • Die Voxeljet AG erweitert ihr Portfolio an On-Demand-Dienstleistungen im 3D-Druck.

  • Denn nun bietet das Unternehmen On-Demand-Bauteile im High-Speed-Sintering (HSS)-Verfahren auch aus thermoplastischem Polyurethan (TPU) an.

  • Der 3D-Kunststoffdruck mit diesem Material zeichnet sich durch dauerhafte Elastizität, dämpfende Eigenschaften und hohen Aufprallschutz aus.

Bauteile aus thermoplastischem Polyurethan (TPU) kommen insbesondere in der Schuhindustrie, für Polsterungen in Helmen, Sätteln oder Sitzen, für elastische Rohre und Schläuche sowie zum Abdichten und Verpacken zum Einsatz. Das im HSS-Verfahren eingesetzte TPU-Material hat Voxeljet gemeinsam mit dem Werkstoffhersteller Covestro entwickelt. Kunden profitieren von maßgeschneiderten Polymerbauteilen in hoher Qualität zu kostengünstigen Preisen.

TPU zählt neben dem Standard-Polymer PA12 zu den immer stärker nachgefragten Polymeren im 3D-Polymerdruck. Mit seinen dämpfenden Eigenschaften hat sich das thermoplastische Material seit Jahrzehnten bei der Herstellung von Schuhsohlen bewährt, es bietet Aufprallschutz und kommt branchenübergreifend immer mehr zur Anwendung: im kunststoffverarbeitenden Gewerbe, in der Automobil- und Konsumgüterindustrie, der Luft- und Raumfahrt sowie im Engineering-Bereich.

TPU: Unterschiedliche Härtegrade durch HSS-Verfahren

Bei der Herstellung von Polymerbauteilen macht sich Voxeljet die speziellen Materialgegebenheiten von TPU in Verbindung mit dem HSS-Verfahren zunutze. Das Material kann sehr weich und elastisch oder aber sehr hart und ausdauernd sein. Diese Eigenschaften lassen sich mit Hilfe der HSS-Technologie gezielt in alle drei Dimensionen beeinflussen. Beim High Speed Sintering wird eine feine Schicht Polymerpulver auf eine beheizte Bauplattform aufgetragen und die Bereiche des Bauteils anschließend mit einer wärmeabsorbierenden Tinte benetzt. Mittels Infrarotlicht verschmelzen die bedruckten Bereiche des Kunststoffpulvers, unbedrucktes Material verbleibt hingegen lose. Schicht um Schicht wird das Polymer aufgetragen, bedruckt und belichtet, bis der Aufbau des Bauteiles abgeschlossen ist. Wie weich oder fest das Bauteil ist, hängt vom eingebrachten Volumen der infrarotabsorbierenden Tinte ab. Je stärker ein Baufeldbereich eingefärbt wird, desto fester ist das Bauteil.

Durch den Einsatz industrieller Tintenstrahldruckköpfe lassen sich entsprechend verschiedene Graustufen innerhalb einer Schicht drucken und somit unterschiedliche Produkteigenschaften je Schicht realisieren. Neben diesem Graustufendruck ist die Festigkeit eines Bauteils zudem über die Geometrie beeinflussbar. Über Gitterstrukturen mit unterschiedlichen Wandstärken werden dabei Geometrien gedruckt, die sich an individuelle Belastungsprofile anpassen lassen, um zusätzliches Material einzusparen.

Dauerhafte Elastizität zu attraktiven On-Demand-Preisen

„Durch das HSS-Verfahren in Verbindung mit dem TPU-Material können wir ein an sich hartes, hochbelastbares Bauteil mit weichen Eigenschaften versehen. Das eröffnet völlig neue und sehr individuelle Anwendungsmöglichkeiten des 3D-Drucks für Kunststoffbauteile“, sagt Tobias Grün, Produktmanager bei Voxeljet. Mit dem HSS-Druckprozess hergestellte TPU-Bauteile verfügen über eine im Vergleich zu anderen TPU-3D-Druckverfahren besonders langanhaltende Dauerelastizität und hervorragende Rückpralleigenschaften. Der erfolgreich durchlaufene Cytotox-Test bestätigt zudem, dass es bei Hautkontakt mit dem Material zu keinen Schädigungen von Zellen und Gewebe kommt. Außerdem treten keinerlei Verfärbungen der Bauteile auf.

„Mit dem HSS-Verfahren können wir individualisierte Polymerteile On-Demand in hoher Qualität und Geschwindigkeit vergleichsweise kostengünstig anfertigen. High Speed Sintering ist durch die Verwendung von großformatigen Druckköpfen eine wirtschaftliche, effiziente und ressourcenschonende Lösung. Das Verfahren bietet enormes Potential für zukunftsweisende Produkte“, so Tobias Grün.

Partnerschaft mit Materialhersteller Covestro

Das für das HSS-Verfahren qualifizierte TPU hat Voxeljet gemeinsam mit dem Materialhersteller Covestro auf den Weg gebracht. „Durch die enge Zusammenarbeit von Material- und Maschinenhersteller konnten wir unser gemeinsames Know-how bündeln, die Bauteilqualität und den 3D-Druckprozess aufeinander abstimmen und optimieren“, erklärt Tobias Grün. Mit der Zusammenarbeit wollen die beiden Unternehmen integrierte Material- und Prozesslösungen für die wirtschaftliche additive Großserienfertigung von Polymerbauteilen entwickeln.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung. Die Einwilligungserklärung bezieht sich u. a. auf die Zusendung von redaktionellen Newslettern per E-Mail und auf den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern (z. B. LinkedIn, Google, Meta).

Aufklappen für Details zu Ihrer Einwilligung

Voxeljet auf der Formnext vom 15. bis 18. November 2022 in Frankfurt: Stand E11 in Halle 12.1

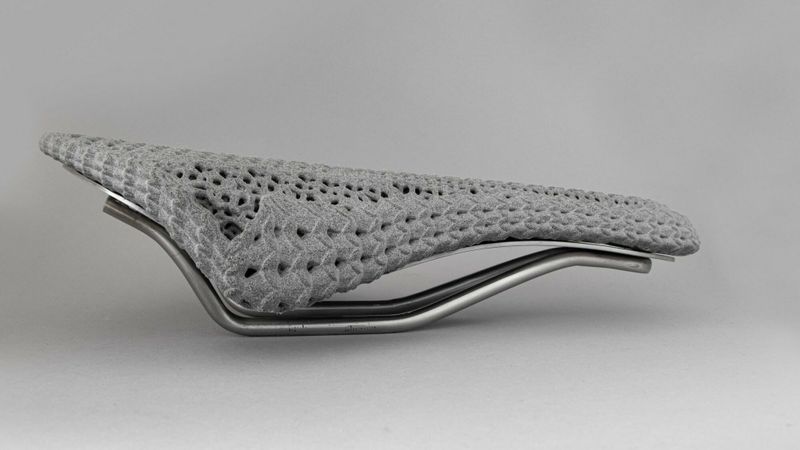

Bild oben: Die Voxeljet AG druckt 3D-On-Demand-Bauteile im HSS-Verfahren nun aus thermoplastischem Polyurethan (TPU). Bildquelle: Voxeljet AG

Weitere Informationen: https://www.voxeljet.de/

Erfahren Sie hier mehr über Sandformen für Fahrwerksschwingen und die Freiheiten des 3D-Drucks.
