Passscheiben: Mehr Performance für Wälzlager-Anwendungen

Anbieter zum Thema

Friedemann Wagner GmbH

Bohnhardt Cad-Consulting

CAD+T Solutions GmbH

Optimierung der Vorspannung erhöht Lebensdauer: Passscheiben von Martin verbessern Performance von Wälzlager-Anwendungen.

• Die Verlängerung der Lebensdauer von Wälzlagern ist ein zentrales Momentum bei der Optimierung antriebstechnischer Baugruppen.

• Welch große Rolle hierfür die richtige Einstellung der axialen Vorspannung während der Montage spielt, zeigt sich insbesondere bei Kegelrollen- und Schrägkugellager-Anwendungen.

• Lesen Sie hier, wie sich diese Aufgabe des Toleranzausgleichs durch den gezielten Einsatz der Präzisionspassscheiben von Martin lösen lässt.

Das Einstellen der optimalen Vorspannung und das präzise Justieren des Axialspiels ist ein entscheidender Aspekt der Qualitätssicherung beim Einbau der Wälzlager in antriebstechnischen Baugruppen. Je nach Wälzlagertyp definieren sich dabei maßgebend die Leistungsfähigkeit und Lebensdauer der Lager. So ist etwa bei der Montage ein- und zweireihiger Schrägkugellager, Vierpunktlager sowie ein- und doppelreihiger Kegelrollenlager die Einstellung des axialen Lagerspiels zentral. Erfahrene Konstrukteure wissen: Sie beeinflusst in hohem Maße die Standzeit, das Vibrationsverhalten sowie die Geräusch- und Wärmeentwicklung einer Wälzlager-Applikation. Im Hause Martin teilt man dieses Wissen. Denn als Zuliefer- und Projektpartner versorgt das Unternehmen Getriebe- und Anlagenbauer mit hochspezialisierten Passscheiben. Diese punkten sowohl in der Montage als auch in der Instandhaltung als Problemlöser für die Vorspannungseinstellung.

„Da wir im ständigen Austausch mit Herstellern und Nutzern von Wälzlagern stehen, verfügen wir auf diesem Gebiet über umfassendes Knowhow und können für viele antriebstechnische Applikationen die idealen Passscheiben bereitstellen“, sagt Firmenchef Christoph Martin.

Einstellen der optimalen Vorspannung und präzises Justieren des Axialspiels

Martin gilt als Premiumhersteller kundenspezifisch ausgelegter Passscheiben. Sie versetzen den Anwender in die Lage, Vorwege bis auf 5,0 Mikrometer genau einzustellen. Somit können sie eine hochpräzise Optimierung der Wälzlagervorspannung realisieren. Erreichen lässt sich dies über den Einsatz der mehrlagigen Abstimmelemente der Laminum- und Lamivario-Linie des Unternehmens. Sie verfügen über mehrere hauchdünne und manuell abziehbare Folienschichten, die ein extrem feinstufiges Reduzieren der Passscheibendicke ermöglichen. Der Monteur oder Instandhalter kann damit sehr einfach die erforderlichen Genauigkeiten von ein oder zwei Zehntelmillimetern einstellen – ganz ohne maschinelle Bearbeitung und ohne dass er viele massive Passscheiben mit unterschiedlichen Dicken vorhalten muss.

Mit dem Einsatz der mehrlagigen Martin-Passelemente verfügt der Anwender also über ein „Werkzeug“, mit dem sich schnell die Summentoleranz der Bauteile auflösen und das richtige Maß an Vorspannung einfach fixieren lässt. „Das bedeutet theoretisch auch, dass die von den Herstellern kalkulierte Lebensdauer der Wälzlager in hohem Maße erreichbar ist“, betont Christoph Martin.

Mehrlagige Passscheiben als Problemlöser

In der Praxis wird das gegebene Optimierungspotenzial bei der Suche nach der optimalen Wälzlager-Performance meist nicht voll ausgeschöpft. Vielerorts arbeiten die Anwender von vornherein mit einer Art `Sicherheitszuschlag´. Professor Dr. Stephan Sommer vom Labor für Qualitätsmanagement, Fertigungs- und Wälzlagertechnik an der FH Würzburg-Schweinfurt sagt dazu:

„Die Annäherung an die optimale Vorspannung verspricht einen Anstieg der Lebensdauer des Wälzlagers. Beaufschlagt man jedoch über das Optimum hinaus, fällt die Lebensdauerkurve steil ab und es kommt zu frühzeitigem Versagen. Angesichts dieser Gradwanderung geht mancher Konstrukteur oder Monteur auf Nummer Sicher und entscheidet sich für einen deutlicheren Abstand zum Optimum. Dabei können bis zu 20 Prozent Lebensdauer verschenkt werden. Und das, obwohl die Wälzlager-Hersteller ihre Produkte bis ins Detail durchoptimierten. Der Sicherheitspuffer kann auf bis zu zwei Zehntel wachsen, da viele Anwender noch andere Einflussfaktoren mit einfließen lassen – etwa die thermisch bedingte Materialausdehnung.“

Mit den vorzugsweise auf Basis von Kundenzeichnungen hergestellten Passelementen vom Typ Laminum oder Lamivario bietet Martin einen einfachen Ausweg.

Potenzial der Prozessoptimierung

Gleichzeitig machen die Berater von Martin ihre Kunden auch auf das Potenzial der Prozessoptimierung aufmerksam. Dieses lässt sich durch den systematischen Einsatz der Laminum- und Lamivario-Elemente erschließen. Hat beispielsweise schon der Konstrukteur des OEM die mehrlagigen Passscheiben in seine Zeichnung integriert, so sinkt der Aufwand in allen vor- und nachlaufenden Prozessen vom Einkauf über die Montage bis in die Instandhaltung. Christoph Martin betont zudem: „Wird das Prinzip `Für jede Fügestelle eine richtige Passscheibe´ konsequent umgesetzt und erfolgt eine bedarfsorientierte Verknüpfung mit der Stückliste, so macht die Wälzlager-Montage einen spürbaren Effizienzsprung.“ Zur Erinnerung: Die Notwendigkeit der maschinellen Bearbeitung entfällt dabei vollständig, was den Einsatz eines entsprechenden Maschinenparks überflüssig macht – inklusive aller damit verbundenen Fragen zu Standorten, Wegeführung, Wartezeiten, Ausschuss und Personal.

Prozessspezifisch individualisieren

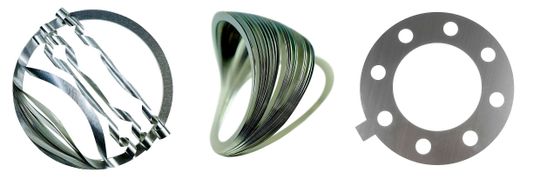

Weiteres Optimierungspotenzial lässt sich durch die aufgabenspezifische Individualisierung der Laminum- und Lamivario-Passscheiben freisetzen. Denn zum einem bietet Martin die Abstimmscheiben in verschiedenen Varianten mit laminierten oder randverschweißten Metallfolien aus Stahl, Edelstahl, Aluminium, Messing oder auch Kunststoff an. Zum anderen bewegen sich die typischen Dicken der einzelnen Folien zwischen 5,0 Mikrometern und zwei Zehntelmillimeter. Dadurch lassen sich sowohl die Dicken als auch die Materialien der abzieh- oder abschälbaren Folien projektorientiert auf fast jedes Szenario der axialen Spieleinstellung in der Wälzlager-Montage abstimmen.

Martin ist in der Lage, Folienverbünde so maßzuschneidern, dass sie in der Zusammensetzung ihrer Folien dem konkreten Montageprozess entsprechen und eine einzige mehrschichtige Passscheibe sämtliche Abstimmungsaufgaben abdeckt. „Viele unserer Kunden, die Wälzlager verbauen, nutzen unsere Laminum- und Lamivario-Elemente daher bei der Realisierung von LEAN-Konzepten“, sagt Christoph Martin. Nicht zu vergessen: Es reduziert sich dann auch die Arbeit des Einkaufs. Denn es sind nicht mehr Dutzende verschiedene Ausgleichselemente zu beschaffen.

Federnde Ausgleichselemente oder Passscheiben?

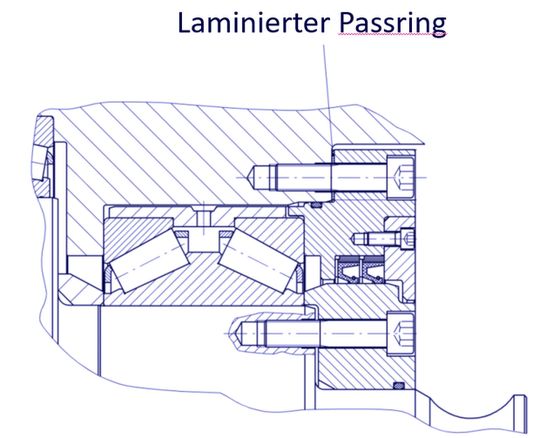

Es ist immer der konkrete Einsatzfall, der darüber entscheidet, ob Passscheiben – und welche – das richtige Mittel zum Axialausgleich der Wälzlager sind. Für Highspeed-Rotationen mit erhöhter Vibrationsneigung eignen sich federnde Ausgleichselemente oft besser. Für Applikationen mit hohen Ansprüchen an die Lagersteifigkeit hingegen –­ etwa bei der Lagerung von Wellen in Getrieben, Pumpen oder Förderanlagen – sind Passscheiben die bessere Wahl. Zu berücksichtigen ist darüber hinaus die Einbaustelle des Passelements. „Ideal für den Einsatz der Laminum- und Lamivario-Passelemente ist die quasi-statische Einbausituation – etwa zwischen Gehäuse und Deckel, wobei der Deckel per Flansch auf dem Lageraußenring die Vorspannung erzeugt. Die Einbaufrage sollte schon in der Konstruktionsphase geklärt sein“, sagt Christoph Martin.  Autor: Alexander Regenhardt, Freier Fachjournalist, Darmstadt

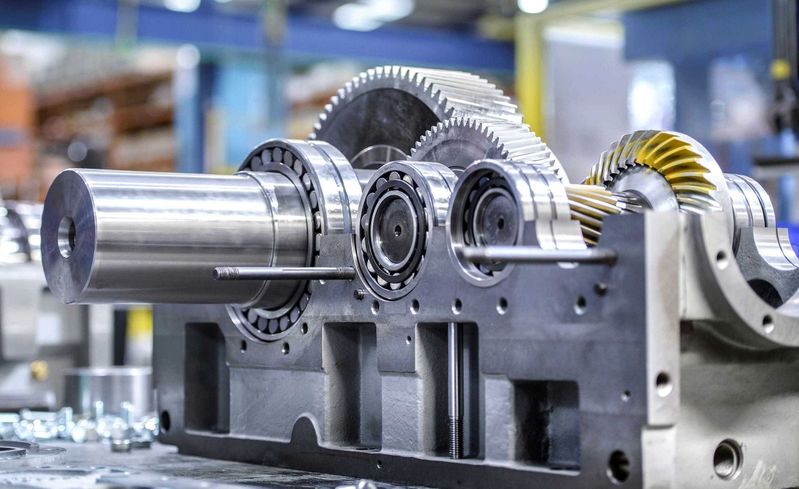

Bild oben: Zur axialen Spieleinstellung in der Wälzlagermontage nutzen viele Getriebebauer anwendungsspezifisch konfigurierte Laminum- und Lamivario-Passscheiben von Martin. (Bild: f1online)

Weitere Informationen: https://georgmartin.com/de/home/

Erfahren Sie hier mehr darüber, wie Wellenfedern die Realisierung hochpräziser Wälzlagerbaugruppen unterstützen.

Lesen Sie auch: "Makro-3D-Scanner mit spielfreien Komplettachsen: Reise in den Mikrokosmos"
