Prozessautomation: Was diese Ventilinsel fit für die Zukunft macht

Verantwortlicher Redakteur:in: Andreas Müller 2 min Lesedauer

Anbieter zum Thema

CADFEM Germany GmbH
ITWH Inst.f.technisch- wissensch. Hydrologie GmbH
CAD+T Solutions GmbH

Bürkert Fluid Control Systems hat die eigensichere Ventilinsel AirLine Ex (Typ 8650) im Hinblick auf zukünftige Anforderungen optimiert.

(Quelle: Werner Bennek, Bürkert Fluid Control Systems)
(Quelle: Werner Bennek, Bürkert Fluid Control Systems)

  • Ventilinseln haben sich in der Prozessautomation zu einem festen Bestandteil verfahrenstechnischer Anlagen entwickelt.

  • Denn dort übernehmen sie einen Großteil der steuerungstechnischen Aufgaben und bilden das Herzstück moderner Produktionsprozesse.

  • Die eigensichere Ventilinsel AirLine Ex (Typ 8650) für Siemens Simatic ET 200iSP von Bürkert Fluid Control Systems beispielsweise hat sich mittlerweile in vielen pharmazeutischen, kosmetischen und biotechnischen Anwendungen bewährt.

  • Jetzt wurde das Modell, das sich für den Einsatz in den EX-Zonen 1 und 21 eignet, im Hinblick auf zukünftige Anforderungen optimiert.

Hinzugekommen bei der Ventilinsel AirLine Ex (Typ 8650) sind beispielsweise integrierbare Drucksensoren und Druckschalter zur Statusabfrage der Ventile, Drucküberwachung sowie ein vorgeschaltetes Ventil zur externen, sicherheitsgerichteten Abschaltung. Diese Integration spart zusätzlichen Installationsaufwand, wenn für die funktionale Sicherheit zu überprüfen ist, ob die Ventile wirklich drucklos sind. So lässt sich gemäß IEC 13849 der Performance-Level C erreichen. Außerdem hat sich der zulässige Einsatz-Temperaturbereich von 0 bis 50 °C auf 0 bis 60 °C erhöht. Ist mit viel Abwärme zu rechnen, vereinfacht sich dadurch die Projektierung und Platzierung im Schaltschrank. Hot-Swap-Fähigkeit, Rückschlagventile und P-Kanalabsperrung erfuhren ebenfalls Verbesserungen, um den Luftdurchfluss zu erhöhen. Gleichzeitig ist die Ventilinsel noch kompakter als das Vorgängermodell und erfüllt neben ATEX- und IEC Ex-Zulassung in Kürze auch die CCC-Ex-Anforderungen für den chinesischen Markt.

Komplettlösung aus einer Hand

Da die eigensichere Ventilinsel-Variante nahtlos in das dezentrale Peripheriesystem ET 200iSP integrierbar ist, lassen sich I/O-System und Ventiltechnik in einem gemeinsamen Schaltschrank unterbringen, was nicht nur Platz spart, sondern auch die Installation vereinfacht. So entstehen im Hause Bürkert elektropneumatische Automatisierungslösungen, die als anschlussfertige Komplettsysteme einschließlich der benötigten ATEX-Zertifizierung geliefert werden. Vor Ort müssen nur noch Spannungs- und Druckluftversorgung sowie die Profibus-Leitung angeschlossen werden. Eine Profinet-Anbindung ist in Planung. Die Druckluft wird als zentrale Einspeisung im Schaltschrank auf die Verteilerleiste für die Ventilinseln geführt. Gestaltung und Ausstattung der Schaltschränke passen sich der Applikation an. Dabei arbeiten die Fluidikspezialisten eng mit dem Anwender zusammen und unterstützen mit kompetenter Beratung.

Bürkert Fluid Control Systems auf der SPS 2022: Halle 7, Stand 360

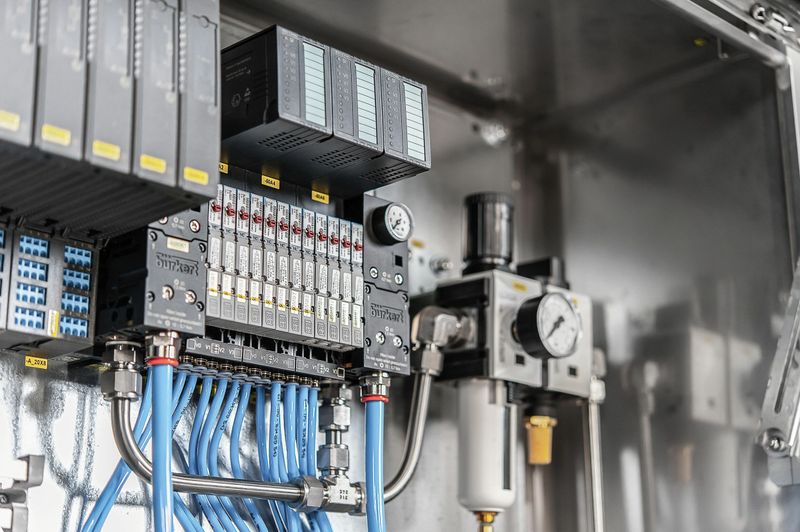

Bild oben: Die Ventilinsel AirLine Ex (Typ 8650) für Siemens Simatic ET 200iSP wurde für zukünftige Anforderungen optimiert. Hinzugekommen sind z.B. neue Funktionen für die Funktionale Sicherheit. (Quelle: Werner Bennek, Bürkert Fluid Control Systems)

Weitere Informationen: https://www.buerkert.de/de
