Neue Linearachsen Schwerlastanwendungen einfach umsetzen

Verantwortliche:r Redakteur:in: Andreas Müller 2 min Lesedauer

Anbieter zum Thema

Bosch Rexroth AG
Heidrive GmbH
Maschinenbau Kitz GmbH
CADFEM Germany GmbH

Linearachsen von Bosch Rexroth eröffnen neue Möglichkeiten für Schwerlastanwendungen. Nutzlasten von bis zu 250 kg können hochdynamisch bewegt und präzise positioniert werden. Sie zeichnen sich durch kompakte Bauweise, digitales Engineering und schnelle Inbetriebnahme aus.

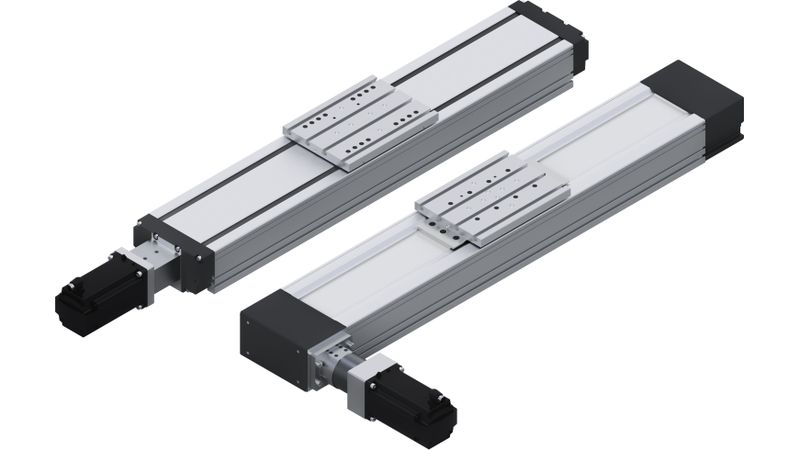

Kompakt, schnell und präzise: Die neuen Compactmodule der Baugröße 280 bewegen Lasten von bis zu 250 kg über Strecken von bis zu 5,5 m Länge. (Bild: Bosch Rexroth AG)
Kompakt, schnell und präzise: Die neuen Compactmodule der Baugröße 280 bewegen Lasten von bis zu 250 kg über Strecken von bis zu 5,5 m Länge.
(Bild: Bosch Rexroth AG)

Die laufende Optimierung industrieller Fertigungsprozesse erfordert dynamische und wiederholgenaue Linearachsen mit wenig Platzbedarf. Zum schnellen Handling und akkuraten Positionieren großer Massen bis 250 kg, beispielsweise bei Batteriemodulen oder Werkstücken, erweitert Bosch Rexroth die Compactmodul-Familie um die Baugröße 280. Die mit Kugelgewindetrieb (CKK) oder Riemenantrieb (CKR) erhältlichen Lösungen verkürzen das Engineering von Einzelachsen, Mehrachssystemen und kartesischen Robotern. Automationspakete mit Motor, Antriebsregler, Steuerung und optionale Bediensoftware beschleunigen die Inbetriebnahme und erleichtern den Betrieb.

Anwendungen mit Linearachsen einfacher und schneller realisieren

Mit den neuen Compactmodulen der Baugröße 280 stehen dem Maschinen- und Anlagenbau Lösungen für den Schwerlastbereich zur Verfügung. Im Vergleich zur bisher größten Ausführung 200 erhöht sich die Performance (mehr Gewicht bei gleicher Dynamik) um etwa 56 Prozent. Damit lassen sich viele Anwendungen noch einfacher und schneller realisieren, zum Beispiel die automatische Bestückung von Werkzeugmaschinen, die Möbelproduktion oder die Hochleistungsmontage von Batteriemodulen, bei der es auch auf Geschwindigkeit und Wiederholgenauigkeit ankommt.

Um höchste Ansprüche bezüglich Leistungsdichte, Dynamik und Präzision zu erfüllen, hat Bosch Rexroth die Eigenfestigkeit des leichten Aluminium-Hauptkörpers sowie die Steifigkeit des Tischteils erhöht. Dadurch lassen sich Nutzlasten bis 250 kg über eine Länge von 5.500 mm verfahren. Die hohe Beschleunigung von bis zu 5 g und eine maximale Geschwindigkeit von 5 m/s schaffen optimale Voraussetzungen für kurze Taktzeiten bei gleichzeitig sehr hoher Präzision.

Reduzierter Zeitaufwand für Engineering und Inbetriebnahme

Durch passende Antriebs- und Automationspakete inklusive optional vorinstallierter Bediensoftware soll die Umsetzung noch schneller gelingen. Auf diese Weise kann der bisherige Zeitaufwand für das Engineering und die Inbetriebnahme inklusive visueller Ablaufprogrammierung reduziert werden.

Darüber hinaus unterstützt Bosch Rexroth bei der bedarfsgerechten Kombination mit anderen Linearachsen zu Mehrachssystemen bis hin zum kompletten Linearroboter. Nach Markteinführung des Einzelachssystems wird die neue Baugröße auch in die E-Tool-Kette für Mehrachssysteme integriert. Außerdem soll das kompakte Lösungsprinzip auf weitere Anwendungsfälle ausgedehnt und damit das Einsatzspektrum kontinuierlich ausgeweitet werden.

Weitere Informationen: https://www.boschrexroth.com/de/
