Servoantriebe: Schaltschranklos zu besonders kompakten Maschinen

Verantwortlicher Redakteur:in: Andreas Müller 2 min Lesedauer

Anbieter zum Thema

Heidrive GmbH
SolidCAM GmbH
CAD+T Solutions GmbH

Mit einer neuen Baureihe integrierter Servoantriebe AMI812x erweitert Beckhoff die kompakte Antriebstechnik um sehr kompakte und dezentral im Feld installierbare Geräte.

(Quelle: Beckhoff Automation)
(Quelle: Beckhoff Automation)

  • Die Servoantriebe lassen sich direkt an der Maschine platzieren.

  • Die Regelungstechnik unterstützt hochdynamische Positionieraufgaben.

  • In drei Baulängen verfügbar, begründet der AMI812x eine neue Serie integrierter Systeme.

Die neue Baureihe integrierter Servoantriebe AMI812x erweitert die kompakte Antriebstechnik (bis 48 V DC) von Beckhoff um sehr kompakte und dezentral im Feld installierbare Geräte. Damit stehen Servomotor, Endstufe und Feldbusanschluss in platzsparender Bauform integriert für die schaltschranklose Automatisierung im Motion-Leistungsbereich bis 400 W zur Verfügung.

Als EtherCAT-Slave kann der integrierte Servoantrieb AMI812x ohne Schaltschrank und ohne vorgelagerte I/O-Ebene direkt an der Maschine platziert werden. Auf diese Weise lassen sich schaltschranklose, besonders kompakte Maschinen realisieren. Zur Markteinführung umfasst die Serie mit dem AMI812x drei Baulängen der Flanschgröße F2 mit Stillstandsdrehmomenten von 0,5 bis 1,1 Nm. Der AMI812x ist auf Wunsch mit Absolut-Multiturn-Encoder ohne Batteriepufferung und spielfreier Haltebremse verfügbar. Mit dem zusätzlichen Wellendichtring erreichen die Servoantriebe die hohe Schutzart IP 65 und sind für alle Einbaulagen geeignet. Optional ist über die TwinSAFE Logic die Sicherheitsfunktion STO integriert.

Servoantriebe für alle Einbaulagen geeignet

Die schnelle Regelungstechnik, basierend auf einer feldorientierten Strom- und PI-Drehzahlregelung, unterstützt hochdynamische Positionieraufgaben. Zahlreiche Überwachungen, wie zum Beispiel der Über- und Unterspannung, des Überstroms oder der Motorauslastung über die Berechnung eines I²T-Modells, bieten hohe Betriebssicherheit. Der jeweilige Betriebszustand wird durch die integrierten Status-LEDs angezeigt.

Über das M12-Power-Interface werden Elektronik und Motor gespeist. Das M8-Bus-Interface für EtherCAT bietet einen zweiten Port zur einfachen Kaskadierung per EtherCAT-Daisy-Chain. Zudem ist eine Motorvariante mit EtherCAT-P-Anschluss geplant. Das I/O-Interface (M8) ermöglicht den direkten Anschluss zweier Sensoren oder Aktoren im Signalbereich 24 V DC bis 0,5 A. Die Anschlusskabel sind mit geradem und gewinkeltem Abgang verfügbar. Mit dem passenden Planetengetriebe der Baureihe AG2250 können auch sehr hohe Drehmomente realisiert werden

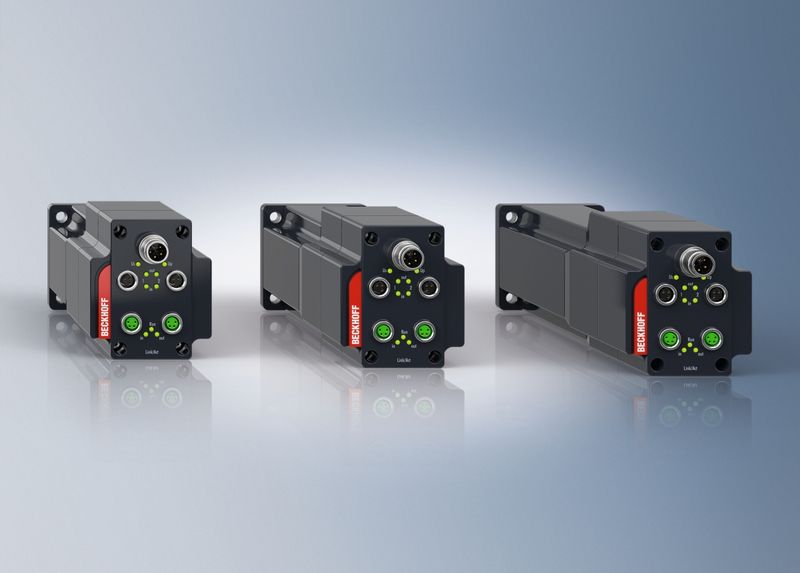

Bild: Der AMI812x in drei Baulängen begründet eine neue Serie integrierter Servoantriebe für die schaltschranklose Automatisierung. Bild: Beckhoff Automation
