Die „hydroEROsive“ Bearbeitung – oder kurz HERO – bedeutet, dass eine mit Schleifpartikeln versetzte abrasive Flüssigkeit unter hohem Druck durch die Innengeometrie eines Werkstücks gepumpt wird. Mit dieser Art des Strömungsschleifens lassen sich Bauteile für die Automobilindustrie entgraten, verrunden oder der Durchfluss einer Bohrung kalibrieren. Sonplas bietet hier Know-how und Anlagenkonzepte.

"Auch kompliziert geformte Bauteile müssen oft innen geschliffen, verrundet oder entgratet werden“, sagt Werner Riederer, Vertriebsingenieur bei der Sonplas GmbH mit Sitz im bayrischen Straubing. „Das können etwa in der Automobilbranche Einspritzdüsen für den Verbrenner oder Einblasinjektoren im Wasserstoffverbrennungsmotor sein.“ Für diese besonderen Anwendungen eignet sich der HERO-Prozess (hydroerosive Bearbeitung). „Mehr als die Hälfte aller Diesel-Einspritzdüsen weltweit wird mittlerweile mit diesem Verfahren durchflusskalibriert“, erläutert Riederer.

Mit dem Strömungsschleifverfahren lassen sich innenliegende Bohrungsverschneidungen effizient und vor allem kontrolliert entgraten oder verrunden. Dies verbessert zum einen die Hochdruckfestigkeit, verschleißt also auch bei hohen Drücken nicht – oder wesentlich langsamer. Zum anderen kommt dies einem künstlichen Voraltern des Bauteils gleich. Der Anwender profitiert von einer gleichbleibenden Leistung über die gesamte Lebensdauer des Werkstücks. Entgraten kann zum Beispiel auch aufgrund der Funktion eines Bauteils erforderlich sein, aber auch für eine verbesserte Ergonomie oder wegen der Ästhetik.

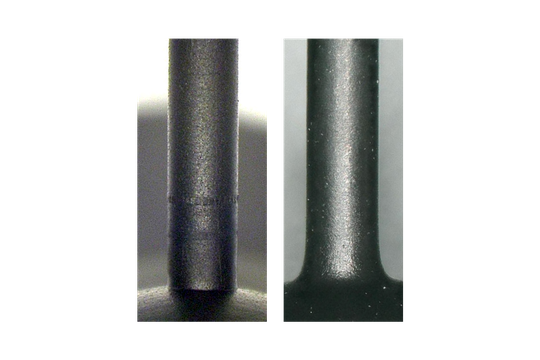

Dabei strömt ein Fluid mit Schleifpartikeln ähnlich wie flüssiges Schleifpapier durch das Bauteil entlang an den innenliegenden Bohrungsverschneidungen oder der Bohrungsgeometrie. Werner Riederer nennt ein Beispiel: „Angenommen, die Bohrung besitzt einen Durchmesser von zwei Millimetern und geht in eine Bohrung mit Durchmesser einem Millimeter über. An der Bohrungsverjüngung befindet sich eine Kante, an der sich durch den hohen Druck die Schleifpartikel stauen. Dadurch kommt es zum Abtrag. Das hängt davon ab, wie stark der Druck des Fluids ist und welche Schleifpartikel zum Einsatz kommen.“

Flexibel in der Wahl der Bauteile

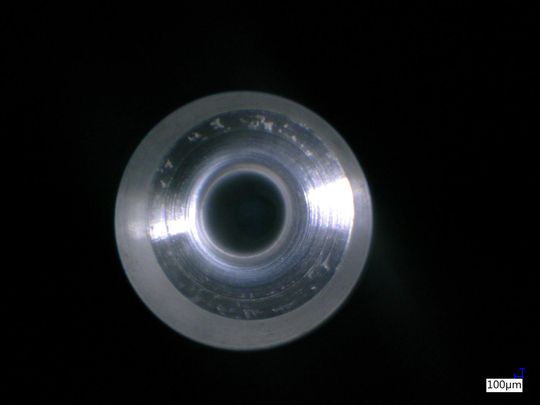

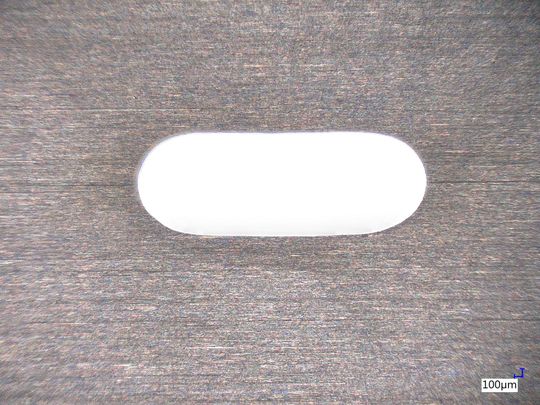

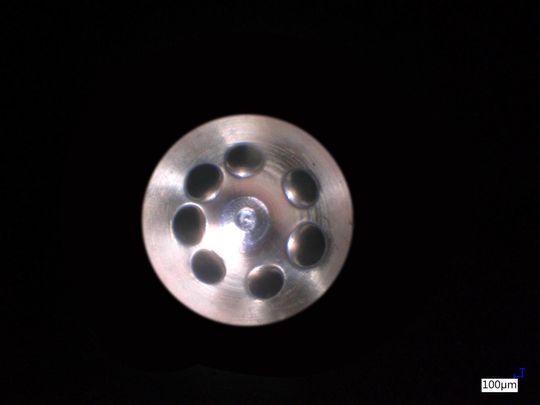

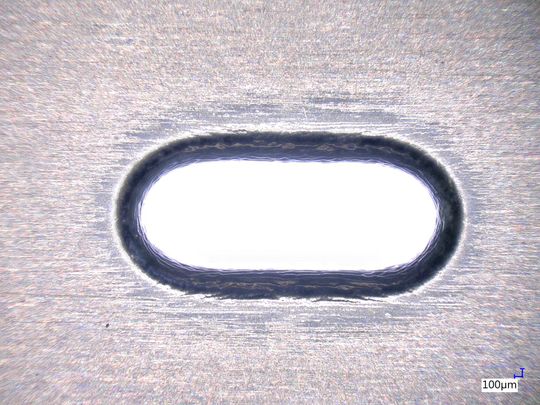

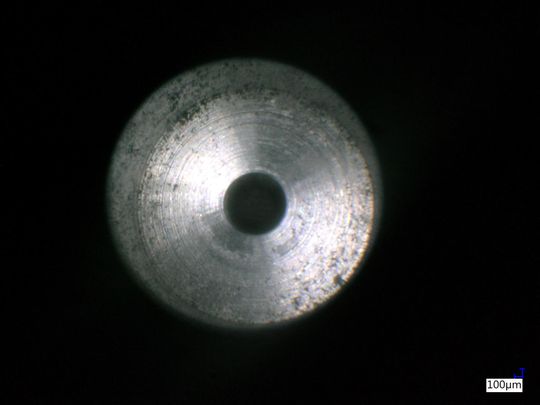

Bearbeiten lassen sich ganz unterschiedliche Werkstücke. „Entscheidend ist immer die Bohrungsgröße, die es zu bearbeiten gilt. Wir können mit unseren Anlagen Bohrungen mit Durchmesser ab 0,1 bis 5 Millimeter schleifen“, sagt Werner Riederer. Es lassen sich zum Beispiel auch Düsenbohrungen und Löcher in Einspritzsystemen für Verbrennungsmotoren verrunden. Die Werkstücke können aus Stahl oder Edelstahl sein, möglich sind aber auch Aluminium, Magnesium und Edelmetalle wie Gold, Silber oder Platin. Dazu kommen Hartmetalle, etwa für Schneideplatten bei Werkzeugen, Glas, Keramik, Kunststoffe und Faserverbundwerkstoffe.

Optimal angepasstes Prozessmedium

Zunächst werden die Eigenschaften des Prozessmediums eigens auf die Anforderungen des zu bearbeitenden Werkstücks angepasst: Um die gewünschten Durchflusswerte, Geometrien und Verrundungsgrade zu erzielen, wird die dafür optimale rheologische Spezifikation definiert. Die Medien werden dazu je nach Anwendung mineralöl- oder wasserbasiert formuliert und auf Viskositäten von 0,5 bis zu einigen 10.000 mPa·s (Millipascalsekunde) eingestellt. Die Art, Konzentration und Partikelgrößenverteilung der Abrasiva im Medium bestimmen maßgeblich die erzielbare Abtragsleistung und Oberflächenbeschaffenheit der Werkstücke. Als Schleifkorn lassen sich hochabrasive Keramiken wie Borcarbid, Aluminiumoxid oder auch künstlicher Diamant einsetzen. „Diese Vielseitigkeit ermöglicht es uns, Bauteile taktzeitoptimiert zu bearbeiten“, erklärt Werner Riederer. Die Schleiffluide dienen durch gezielte Additivierung gleichzeitig als wirksamer Korrosionsschutz für die bearbeiteten Kundenbauteile. Durch die guten Benetzungseigenschaften und die Kompatibilität mit Spül- und Prüffluiden lassen sich zudem Partikel mühelos auswaschen, die anders nicht entfernt werden können. Durch intelligente Verfahrenstechnik sind je nach Wunsch geforderte Sauberkeitsklassen nach VDA19/ISO16232 erfüllbar. Der Anwender profitiert damit von einem ganzheitlichen Prozess, der es erlaubt, weitere kostspielige Bearbeitungsschritte einzusparen. Zum „herkömmlichen“ Prozessmedium hat Sonplas auch eine wasserbasierte Variante. Dieses bietet diverse Vorteile: Es ist umweltverträglich und hygienisch; zudem hat es einen geringen CO2-Abdruck. Und weil es das Grundwasser nicht gefährdet, sind die Kosten für die Entsorgung günstiger.

Sicher den Durchfluss kalibrieren

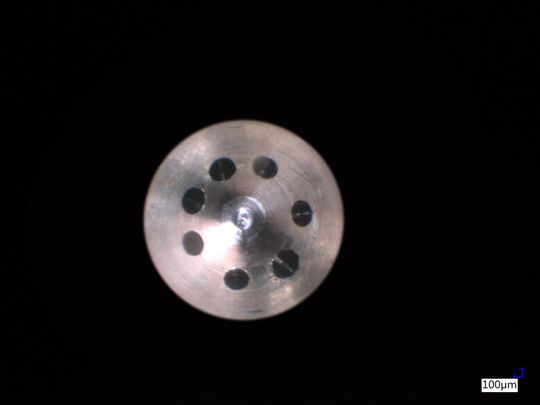

Neben dem Verrunden und Entgraten lässt sich das HERO-Verfahren auch für die Durchflusskalibrierung von Bohrungen einsetzen. Dazu wählt der Anwender ein Fluid mit niedriger Viskosität. Werner Riederer nennt ein typisches Beispiel: „Die Einspritzdüse in der Motorentechnik hat nach dem Erodieren der Bohrung einen Durchfluss von 900 ml/min. Wir legen das Bauteil in unsere Anlage, verrunden die Einlaufkanten der Einspritzlöcher und erhöhen den Durchfluss um 10 bis 40 Prozent.“ Nach dem HERO-Prozess hat die Düse in diesem Beispiel einen Durchfluss von 1.000 ml/min. Es bietet einen entscheidenden Vorteil: Nach dem Erodieren liegt die Genauigkeit der Bohrung bei ±3 Prozent, nach dem HERO-Prozess bei prozesssicheren ±1 Prozent. Mit der hydroerosiven Bearbeitung kann der Anwender also den Durchfluss an seinen Werkstücken sehr genau kalibrieren. Der Bediener kann während des gesamten Prozesses den ansteigenden Durchfluss online überwachen, den geforderten Wert exakt justieren und die Durchflusstoleranzen so prozesssicher einstellen.

Ob Entgraten, Verrunden oder Kalibrieren, dem Nutzer stehen mit der hydroerosiven Bearbeitung drei verschiedene Anwendungsmöglichkeiten zur Verfügung. Passt er die jeweiligen Parameter an, kann er die unterschiedlichen Bearbeitungsanforderungen prozesssicher und reproduzierbar leisten. „Das Verfahren erfüllt damit alle Zeichnungs- und Bauteilanforderungen“, erläutert Sonplas-Experte Riederer.

Wir liefern unseren Kunden nach Anforderung von einfachen Entwicklungsmaschinen bis zu großserientauglichen Anlagen

Passgenaue Anlagen

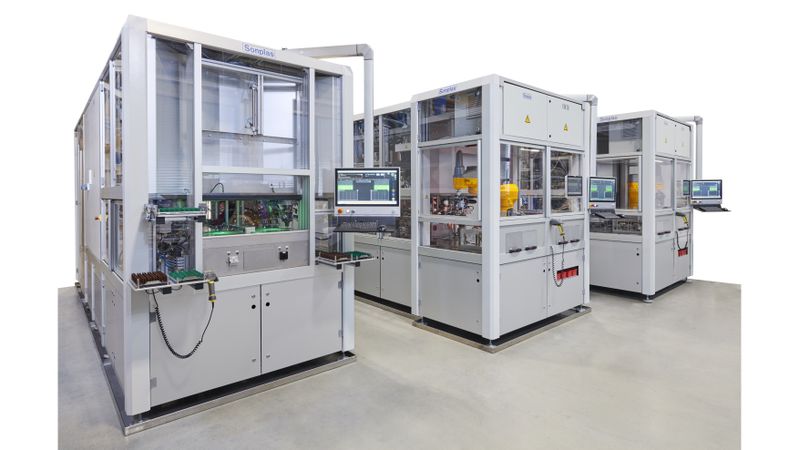

Sonplas stattet die Anlagen auch mit Rundtischen aus. Damit laufen die Prozesse wie Schleifen, Spülen und/oder Messen des Durchflusses parallel ab. Je nach Anforderung kann jedes Bauteil so bis zu acht Stationen durchlaufen. Der langsamste Arbeitsschritt bestimmt die Taktzeit. Der Anwender kann seine Sondermaschine modular an seine Anforderungen anpassen und zum Beispiel auch nachträglich Prozessstationen wie Spül- oder Messeinrichtungen integrieren. Anbinden lassen sich auch Datenbanken und MES-Systeme. Entsprechende Bauteilmarkierungen (DMC) ermöglichen eine lückenlose Nachverfolgung der Bearbeitungs- und Prozessdaten. „Durchflusskontrolle und Masterteile, die die integrierte Software in einem bestimmten Zyklus in den Prozess einschleust und in regelmäßigen Abständen überprüft, sind ebenfalls erhältlich“, sagt Werner Riederer.

Weil es sich bei den Anlagen um geschlossene Systeme handelt, können auch keine Bedienfehler auftreten. Der Mensch an der Maschine muss sich lediglich um das manuelle Beladen kümmern oder bei Bedarf die Paletten wechseln – der Prozess läuft konsequent durch. Bei höherer Stückzahl ist auch eine automatische Beladung möglich, etwa mit einem Roboter-Lademodul. „Damit können wir auch Prozesse miteinander verketten“, beschreibt Werner Riederer. So ließe sich das Belademodul nach dem Erodieren oder Laserbohren und vor die HERO-Bearbeitung setzen. Damit legt der Kunde den Rohling nur noch ein und holt hinten das gebohrte, entgratete oder kalibrierte Bauteil ab, das fertig in einer Palette abgelegt ist. „Wir liefern unseren Kunden nach Anforderung von einfachen Entwicklungsmaschinen bis zu großserientauglichen Anlagen“, betont Werner Riederer. (anm)

Die Autorin, Natalie Stroinski ist Senior Marketing Managerin bei Sonplas.
