Kabelwege in 3D planen Was Elektroplanung und mechanische Konstruktion verbindet

Anbieter zum Thema

EPLAN Software & Service GmbH & Co. KG

CONEC Elektronische Bauelemente GmbH

Mensch und Maschine Akademie

CADFEM Germany GmbH

Vorkonfektionierte Kabel vom Schrank zur Maschine? Mit passender Länge und durchdachtem Kabelweg? Mit der Software Eplan Cable proD soll das ab September möglich sein.

Auf der Hannover Messe konnten Interessierte erste Einblicke gewinnen, wie sie Kabelwege im 3D-Modell definieren. MCAD-Daten und Informationen aus Eplan Electric P8 und Eplan Pro Panel lassen sich einfach integrieren – das verbindet die Elektroplanung mit der mechanischen Konstruktion.

Mit Plug & Play Zeit und Geld sparen

Wie lassen sich die Vorzüge von vorkonfektionierten Kabeln im Maschinenbau nutzen? Schon die Frage hat sich noch nicht jeder Maschinenbauer gestellt – dabei wäre es höchste Zeit, hier nach dem Motto “Plug & Play” Zeit und Geld einzusparen. Lösungsanbieter Eplan hat das Thema Maschinenverkabelung schon eine ganze Weile im Visier und hat zur Hannover Messe eine Preview von Eplan Cable proD vorgestellt. Das speziell auf die Maschinenverkabelung zugeschnittene Produkt soll die Lücke schließen, die aktuell klafft: Schaltschränke werden bereits perfekt geplant und ihr digitaler Zwilling lässt sich auch in der Fertigung nutzen. Doch bei der Verkabelung ist noch viel Potenzial im Prozess. Bislang gibt es häufig nicht genügend Informationen für eine reibungslose Kabelmontage.

Fehler von vornherein ausschließen

Dass diese Arbeitsweise fehlerträchtig und zeitraubend ist, versteht sich von selbst. Hier erkennen Unternehmen zunehmend Handlungsbedarf, denn Kabel sind ein deutlicher Kostenfaktor. Sind diese zu kurz, zu lang, oder gar falsch geplant, steigen die Aufwände. Wird ein Kabel auf Augenmaß geplant, kann es schon mal knifflig werden. Störsignale können Fehlfunktionen und lange Inbetriebnahmen nach sich ziehen – diese sind nicht nur schwer zu lokalisieren, sie sind auch extrem zeit- und kostenaufwändig.

Der digitale Zwilling im Zentrum

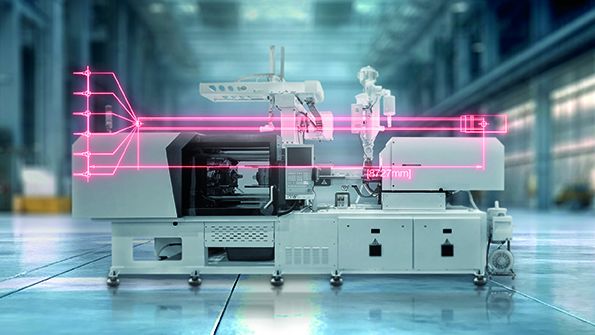

Wäre es nicht besser, von vornherein die exakten Kabellängen zu kennen? Gerade mit Blick auf den Einsatz vorkonfektionierter Kabel, die heutzutage immer beliebter werden? Dafür braucht es passende Tools und Daten -- idealerweise basierend auf einem digitalen Zwilling. Dieser lässt sich mit der 3D-Software Eplan Cable proD erstellen und dient als Grundlage für die Maschinenverkabelung. Der Prozess für die Kabelplanung gestaltet sich dabei recht einfach. Der Konstrukteur plant in Eplan Cable proD die passenden Kabelwege, die er sonst am physischen Prototyp ermitteln müsste. Er hat also viel früher exakte Angaben der nötigen Kabellänge und ist aufgrund der digitalen frühzeitigen Planung hier deutlich effizienter. Schnittstellen zu allen gängigen Mechanik-CAD-Tools sorgen dafür, dass Daten nativ eingelesen und im universellen Datenformat ausgegeben werden können.

Dass Eplan das Thema Maschinenverkabelung ernst nimmt, zeigt auch eine kommende Erweiterung in der Eplan Plattform 2025: Dort lassen sich künftig auch vorkonfektionierte Leitungen in Eplan Electric P8 anlegen und planen – natürlich mit direkter Datenübergabe nach Eplan Cable proD.

Was bei der klassischen Arbeitsweise erst der physische Prototyp offenbart, wird mit diesem integrativen Prozess viel früher sichtbar. Änderungen, beispielsweise bei Erstellung eines Prototyps, können mit wenigen Mausklicks am PC erledigt werden. Das reale Pendant in der Fertigung bzw. Werkstatt wird nicht mehr benötigt.

Weitere Informationen: https://www.eplan.de/

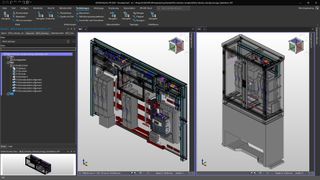

Trafostation auf der SPS: Industrieprojekt in der Mittelspannungstechnik
