Leiterplattenentwicklung mit eCadstar Kompaktes PCB-Design mit geätzten Induktor-Bauteilen

Verantwortliche:r Redakteur:in: Andreas Müller 2 min Lesedauer

Anbieter zum Thema

Heidrive GmbH
Bohnhardt Cad-Consulting
CAD+T Solutions GmbH

Zuken kündigt die Version 2024 von eCadstar an, Zukens System für das PCB-Design für kleine und mittlere Unternehmen. Die neue Version enthält eine Reihe von Überarbeitungen, die von einer verbesserten Wiederverwendung von Designs über eine vereinfachte Revisionsverfolgung bis hin zu einer robusteren Schaltplanerstellung reichen.

Für eine korrekte Terminierung kritischer Signale unterstützt eCadstar 2024 die Platzierung von geätzten Bauteilen (zum Beispiel Widerständen) auf Innenlagen (Bild: Zuken)
Für eine korrekte Terminierung kritischer Signale unterstützt eCadstar 2024 die Platzierung von geätzten Bauteilen (zum Beispiel Widerständen) auf Innenlagen
(Bild: Zuken)

eCadstar 2024 unterstützt Leiterplattendesigner dabei, die steigende Nachfrage nach kompakten, leistungsstarken, energieeffizienten und umweltfreundlichen elektronischen Geräten zu erfüllen. Die Version 2024 optimiert die Platzierung von geätzten Bauteilen (zum Beispiel Widerstände) auf den inneren Lagen, die für die korrekte Terminierung kritischer Signale unerlässlich sind, und erfüllt damit die Anforderungen spezieller Komponenten wie Planar-Transformatoren oder begrenztem PCB-Platz. Der intuitive Footprint-Editor ermöglicht eine einfache Anpassung von Größe und Form, was genaue Widerstandswerte gewährleistet, und die Effizienz des Designs erhöht.

Design-Vergleich für einfache Revisionskontrolle

Mit der neuen Version wird ein umfassender Designvergleich eingeführt, der es den Designern ermöglicht, Unterschiede zwischen zwei PCB- oder Schaltplandesigns leicht zu erkennen. Diese Funktion ist sehr hilfreich für das Verständnis von Änderungen, die im Laufe der Zeit vorgenommen wurden, insbesondere wenn die Dokumentation der Änderungen mangelhaft ist. Darüber hinaus unterstützt das Formvergleichswerkzeug die Anforderungen des Reverse-Engineerings, indem es Diskrepanzen bei Kupfer- und Routingmustern hervorhebt.

PCB-Design: Effizienter Komponententransfer

Mit der neuen Funktion "Komplettes Bauteil kopieren" können Konstrukteure ein Bauteil zusammen mit seinem vollständigen Datensatz, einschließlich PCB-Footprint, Schaltplansymbol, Padstacks und 3D-Modell, in einer einzigen Aktion von einer kundenspezifischen oder Prototypen-Bibliothek in eine zentrale Bibliothek übertragen. Diese Funktion spart nicht nur wertvolle Zeit, sondern sorgt auch für Konsistenz und Genauigkeit im Designprozess -- eine erhebliche Verbesserung gegenüber dem bisherigen Stück-für-Stück- Übertragungsverfahren.

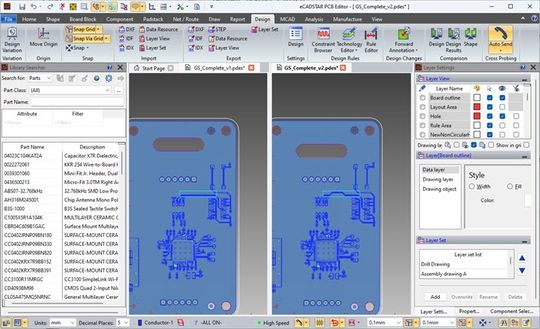

Ein leistungsfähiger Designvergleich ermöglicht ein schnelles Erkennen von Unterschieden zwischen verschiedenen Versionen von PCB- oder Schaltplandesigns. (Bild: Zuken)
Ein leistungsfähiger Designvergleich ermöglicht ein schnelles Erkennen von Unterschieden zwischen verschiedenen Versionen von PCB- oder Schaltplandesigns.
(Bild: Zuken)

Schaltplan-Editor-Updates

Auch der Schaltplaneditor eCadstar Schematic hat mehrere Aktualisierungen erhalten, die die tägliche Arbeit des Konstrukteurs erleichtern. Erweiterungen an der Dokumentation beinhalten nun Unterstützung für Variantentext. Das Zeichnen von Netzen und Bussen wurde optimiert, um das Verbinden von Komponenten zu vereinfachen. Darüber hinaus hilft die Einführung neuer Design Rule Checks (DRCs) dabei, potenzielle Probleme frühzeitig zu erkennen, den Designprozess zu rationalisieren, die Gesamtdesignzeit zu verkürzen und den Bedarf an späteren Überarbeitungen zu minimieren.

eCadstar ist als unbefristete Lizenz oder als Abonnement in verschiedenen Paketen erhältlich, die auf verschiedene Anforderungsprofile zugeschnitten sind.

Weitere Informationen: www.ecadstar.com/de/resource/evaluation/
