Maschinensicherheit: Zukunftsfähige Systeme für die Automatisierung

Verantwortlicher Redakteur:in: Andreas Müller 4 min Lesedauer

Anbieter zum Thema

Maschinenbau Kitz GmbH
CONEC Elektronische Bauelemente GmbH
CAD+T Solutions GmbH

Maschinensicherheit auf der Automatica 2023: Halle A4, Stand 302: Zukunftsfähige Lösungen von Euchner für die Automatisierung.

(Quelle: Euchner GmbH + Co. KG)
(Quelle: Euchner GmbH + Co. KG)

  • In der automatisierten Fertigung ist leistungsfähige Sicherheitstechnik gefragt, die Mensch, Maschine und Prozesse sicher schützt und den heutigen Kommunikationsanforderungen entspricht.

  • Unter dem Leitmotiv „Smart Safety“ präsentiert Euchner auf der Automatica seine jüngsten Neuentwicklungen für die Maschinensicherheit.

  • Dazu gehören Lösungen für die Kommunikation über IO-Link, über AS-i Safety at Work und über die gängigen Feldbussysteme.

Zu den auf der Messe von Euchner vorgestellten Sicherheitslösungen zählt der CTS – ein Kraftpaket unter den Sicherheitszuhaltungen – und das Türschutzsystem MGB2 Modular. Letzteres ist jetzt auch für die Anbindung an EtherCAT/ FSoE und EtherCAT P/ FSoE erhältlich. Das Unternehmen zeigt zudem anhand von Beispielen, welche Vorteile die Nutzung von IO-Link in der industriellen Sicherheitstechnik mit sich bringen kann. Das Expertenteam für Maschinensicherheit von Euchner Safety Services informiert Besucher außerdem über das breite Portfolio an Service- und Engineering-Dienstleistungen für Maschinenhersteller und -betreiber.

Der kompakte und flexible Sicherheitsschalter CTS

Zu den jüngsten Entwicklungen bei den transpondercodierten Sicherheitszuhaltungen zählt der Sicherheitsschalter CTS. Durch seine geringen Abmessungen (135 x 31 x 31 mm), die hohe Zuhaltekraft von maximal 3'900 N und seine flexiblen Einbauoptionen lässt sich der Schalter besonders vielseitig einsetzen. Der CTS verfügt über drei mögliche Montageausrichtungen. Somit kann er Schwenk- und Schiebetüren absichern. Eine Fluchtentriegelung ist jederzeit nachrüstbar. Als transpondercodierter Sicherheitsschalter mit Zuhaltung verfügt er über das höchste Sicherheitsniveau.

Mit der „FlexFunction“ vereint der CTS zudem verschiedene Funktionen in einem Gerät, die sonst nur in einzelnen Varianten zu finden sind. Ob mit oder ohne Überwachung der Zuhaltung, ob hoch- oder niedrigcodierte Auswertung des Betätigercodes – der CTS lässt Anwendern die Wahl. Die Funktionsauswahl erfolgt über den entsprechenden Betätiger. Wie bei Euchner-Schaltern üblich verfügt auch der CTS über verschiedene Anschlussmöglichkeiten. In Kombination mit einem Euchner-IO-Link Gateway ist der CTS zudem kommunikationsfähig und damit nutzbar für Industrie-4.0-Anwendungen.

Mit IO-Link in die Zukunft

Die Möglichkeit zur nicht-sicheren Kommunikation über IO-Link ist Standard bei allen Smart-Safety-Lösungen von Euchner. Mithilfe eines IO-Link Gateways von Euchner lassen sich Prozess- und Gerätedaten aus einem Sicherheitsschalter auslesen. Die Daten und Informationen werden in Echtzeit an den IO-Link Master übertragen, der diese den unterschiedlichen Feldbussystemen zur Verfügung stellt. Die Prozessdaten umfassen alle Meldesignale, wie zum Beispiel Türstellung, Stellung der Zuhaltung oder auch die Information, ob ein Schalter dejustiert ist. Darüber hinaus lassen sich mit azyklischen Diensten Umgebungsdaten, wie zum Beispiel die Schaltertemperatur oder die anliegende Spannung, die Anzahl der Schaltzyklen sowie weitere Werte abfragen. IO-Link-fähige Kommunikation trägt dazu bei, die Flexibilität und die Effizienz in der automatisierten Fertigung zu erhöhen. Geräte lassen sich schnell installieren und austauschen. Die Daten können vom Anwender effektiv für die präventive Wartung genutzt werden. Daher werden die Maschinenverfügbarkeit erhöht und die Produktivität gesteigert.

Neue Vernetzungsoptionen für EtherCAT/ FSoE verbessern Maschinensicherheit

Die MGB2 Modular sichert Zugänge in Schutztüren und Zäunen zu Gefahrenbereichen in Maschinen und Anlagen. Das leistungsfähige Türschließsystem kommt bereits in vielen Branchen zum Einsatz. Anwender überzeugt das System durch den modularen Aufbau und den hohen Individualisierungsgrad. Dies zeigt sich auch in den vielen Anbindungsoptionen: Neben dem Busprotokoll Profinet/ Profisafe und EtherCAT P/ FSoE steht Anwendern jetzt auch ein Busmodul MBM für den Anschluss an das sichere EtherCAT/ FSoE zur Verfügung.

Konzipiert als Baukasten besteht die MGB2 Modular aus einem Zuhaltemodul, darin enthaltenen Submodulen für Bedien- und Anzeigeelemente sowie optionalen Erweiterungsmodulen. Für seine Anbindung wählt der Anwender das Busmodul MBM dazu. Als Smart Devices liefern die einzelnen Geräte eine Vielzahl von Diagnosedaten wie zum Beispiel Spannung, Temperatur oder Anzahl der Schaltzyklen.

Ein Neuzugang in der MGB2-Welt ist das neue Submodul mit dem sicheren Schlüsselsystem CKS2. Gemeinsam bilden sie ein starkes Duo, das viele neue Einsatzmöglichkeiten eröffnet. Das Schlüsselsystem CKS2 lässt sich zum Sperren und Starten von Maschinen und Anlagen, zur Berechtigungsvergabe für die Anwahl einer Betriebsart oder als Schlüsseltransfersystem nutzen. Durch den Einsatz hochcodierter RFID-Schlüssel gewährleistet das System maximale Sicherheit. Die Anbindung der MGB2 über Bussysteme gestattet die Überwachung aller Schlüsselaufnahmen in der Gesamtsteuerung.

Consulting, Engineering und Schulungen für die Maschinensicherheit

Euchner Safety Services informiert auf der Automatica über sein Portfolio an Consulting- und Engineering-Dienstleistungen. Das Kompetenzteam unterstützt Hersteller und Betreiber in allen Lebensphasen von Maschinen und Anlagen dabei, die gesetzlichen Anforderungen an die Maschinensicherheit zu erfüllen. Mit seinen Engineering-Services kann das erfahrene Team Kunden als Komplettanbieter unterstützen – dies umfasst neben der Konzeption und Planung auch die Umsetzung, also die Integration von sicherheitstechnischen Lösungen.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung. Die Einwilligungserklärung bezieht sich u. a. auf die Zusendung von redaktionellen Newslettern per E-Mail und auf den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern (z. B. LinkedIn, Google, Meta).

Aufklappen für Details zu Ihrer Einwilligung

Insbesondere Maschinenbetreiber profitieren damit von einem Rundumservice bei Umbauten, Integrationen und Retrofit. Die Euchner Akademie bietet zudem Maschinenherstellern und -betreibern praxisnahe Schulungen rund um das Thema Maschinensicherheit, die von fachlich ausgewiesenen Experten entwickelt und begleitet werden.

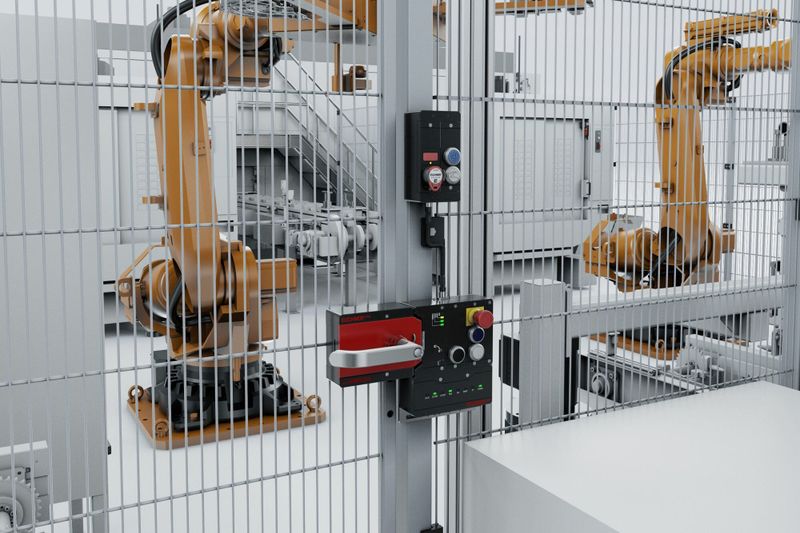

Bild oben: Das Türschließsystem MGB2 Modular ist neben EtherCat P/ FSoE nun auch für den Anschluss an EtherCAT/ FSoE erhältlich. Bildquelle: Euchner GmbH + Co. KG
