Metallbauteile drucken: Wo das Fused Layer Modeling an Grenzen stößt

Verantwortlicher Redakteur:in: Andreas Müller 4 min Lesedauer

Anbieter zum Thema

Friedemann Wagner GmbH
Bohnhardt Cad-Consulting
WIFI Österreich

Forschende am Fraunhofer IPA haben untersucht, welche Grenzen dem Fused Layer Modeling bei der Fertigung von Metallteilen gesetzt sind und welche Bauteilqualität es ermöglicht.

(Quelle: © Fraunhofer IPA/Foto: Rainer Bez)
(Quelle: © Fraunhofer IPA/Foto: Rainer Bez)

  • Bisher entstanden Metallbauteile oft per Metal Injection Moulding (MIM), also Metallpulverspritzguss.

  • Erst seit einigen Jahren ist hier der Einsatz des Fused Layer Modeling (FLM) möglich.

  • Welche Grenzen diesem additiven Fertigungsverfahren gesetzt sind und welche Qualität die damit gefertigten Komponenten aufweisen, haben nun Forscher vom Zentrum für Additive Produktion am Fraunhofer IPA untersucht.

Die Bauteile aus Edelstahl, die Mark Becker auf seinem Schreibtisch ausgebreitet hat, haben ganz verschiedene Formen und Abmessungen. Würfel mit eingedruckten Zahlen und Buchstaben oder feingliedrigen Gittern sind darunter. Andere erinnern entfernt an ein V oder ein U. Wieder andere sind länglich und nur wenige Millimeter stark. Viele sind bis ins Detail perfekt gearbeitet, ein paar wenige weisen Fehler auf. »Qualifikationsmuster«, sagt Becker, wissenschaftlicher Mitarbeiter des Zentrums für Additive Produktion am Fraunhofer-Institut für Produktionstechnik und Automatisierung IPA. Sie sind mit dem additiven Fertigungsverfahren Fused Layer Modeling entstanden.

Metallhaltiges Polymergemisch Ausgangsmaterial für Fused Layer Modeling

Bisher sind solche Bauteile oft per Metal Injection Moulding (MIM) hergestellt worden, also Metallpulverspritzguss. Das Verfahren kommt vor allem in der Automobilindustrie und bei Medizintechnik-Herstellern zum Einsatz und ist auf die Großserienproduktion ausgelegt. Denn die Anlagen, die dafür benötigt werden, sind kostspielig. Außerdem sind für jedes Bauteil entsprechende Werkzeugformen nötig, deren Fertigung teuer und langwierig ist. Ergebnis des Metallpulverspritzgusses ist zunächst ein sogenannter Grünkörper, ein Vorprodukt mit leicht überdimensionierten Abmessungen, das dann im Entbinder- und Sinterofen auf die gewünschten Maße zusammenschrumpft.

Weil der Metallpulverspritzguss für die Herstellung von Kleinserien und Einzelstücken unwirtschaftlich ist, haben Becker und sein Projektpartner Michael Lattner, Geschäftsführer der ML3D GmbH aus Hattenhofen bei Göppingen, ihre Edelstahl-Bauteile mit FLM hergestellt, einem additiven Produktionsverfahren, mit dem bisher hauptsächlich Bauteile aus Kunststoff hergestellt wurden. Beim FLM wird der Grünkörper in einem kostengünstigen 3D-Drucker aus einer Mischung aus Metallpulver und Polymerbinder gefertigt. Der Kunststoffanteil wird beim anschließenden Entbindern entfernt. Erst im Sinterofen verdampfen auch die letzten Polymerreste und die zurückbleibenden Metallpulverpartikel werden versintert.

Produkteigenschaften insgesamt ähnlich wie beim MIM-Verfahren

Was kosten Metallbauteile, die per FLM hergestellt werden im Vergleich zu solchen, die mit dem MIM-Verfahren gefertigt wurden? Wie komplex oder klein dürfen die Körper sein, die man mit FLM fertigen kann? Wie groß ist der Volumenverlust bei der thermischen Nachbehandlung im Entbinder- und Sinterofen? Was für eine Festigkeit haben die fertigen Bauteile? Welche Dichte haben sie? Diese Fragen haben Becker und seine Mitstreiter mit den Qualifikationsmustern geklärt, die der Forscher auf seinem Schreibtisch liegen hat.

Herausgekommen ist dabei, dass

  • der Größe und Komplexität der mit Fused Layer Modeling produzierten Metallbauteile die gleichen Grenzen gesetzt sind wie bei der Herstellung von Bauteilen aus Kunststoff. Und auch die Limitationen des MIM-Verfahrens sind vergleichbar. »Bei beiden Produktionsverfahren können während der thermischen Nachbehandlung Risse auftreten, wenn beispielsweise ein Bauteilelement Wandungen hat, die größer als zehn Millimeter sind. Dann ist oft auch kein wirtschaftlicher Entbinder- und Sinterprozess möglich«, sagt Becker.

  • die Schrumpfung des Grünkörpers im Entbinder- und Sinterofen ähnlich stark ist wie beim MIM-Verfahren, allerdings nicht gleichmäßig entlang aller Raumrichtungen. »Insgesamt liegen die Werte in einem ähnlichen Bereich wie beim MIM-Verfahren, wobei die Schrumpfung in Aufbaurichtung verfahrensbedingt höher ausfällt als die in der Baufläche«, fasst Becker die Ergebnisse zusammen.

  • die erreichbare Dichte nach dem Sintern beim FLM noch etwas geringer ausfällt als bei MIM-Bauteilen. Woran das liegt, ist allerdings noch nicht vollständig geklärt. »Belastete Bauteile sollten vor dem Einsatz spezifisch geprüft werden und die Druckstrategie auf den Belastungsfall angepasst werden«, erklärt Becker.

  • die Zugfestigkeit besonders in der Z-Richtung, die auch die Schichtaufbaurichtung beim FLM ist, deutlich geringer ausfällt als bei Bauteilen, die mit dem MIM-Verfahren gefertigt wurden. »Es gibt allerdings schon einige Ansätze, wie sich dieser Effekt verringern lässt«, sagt Becker.

    Jetzt Newsletter abonnieren

    Verpassen Sie nicht unsere besten Inhalte

    Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung. Die Einwilligungserklärung bezieht sich u. a. auf die Zusendung von redaktionellen Newslettern per E-Mail und auf den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern (z. B. LinkedIn, Google, Meta).

    Aufklappen für Details zu Ihrer Einwilligung

  • der Vergleich der Stückkosten beim FLM- und MIM-Verfahren nicht ganz so einfach möglich ist. »Die Prozessketten sind dieselben, einzig die Herstellung der Grünkörper ist unterschiedlich. Für große Stückzahlen erzielt der MIM-Prozess verhältnismäßig niedrige Stückkosten, bei kleineren Losgrößen ist der FLM-Prozess vorteilhafter«, so Becker. »Im Vergleich zu anderen additiven Fertigungsverfahren wie etwa dem selektiven Laserschmelzen ist FLM aufgrund der geringen Material- und Anlagenkosten eines der wirtschaftlichsten.«

Fused Layer Modeling mit Potenzial für die wirtschaftliche Nutzung

Überschaubare Kosten, ungefährliche Handhabung des Materials und verhältnismäßig einfacher Prozess: Das FLM-Verfahren besitzt im Vergleich zu anderen 3D-Druckverfahren großes Potenzial für die wirtschaftliche Nutzung. Michael Lattner von der ML3D GmbH will die Erkenntnisse aus dem gemeinsamen Projekt mit dem Fraunhofer IPA deshalb voraussichtlich im zweiten Quartal des laufenden Jahres umsetzen und das FLM-Verfahren einführen. »Die Herausforderung wird sein, mit dem Kunden konstruktiv die Stärken des Erforschten optimal einzusetzen und den Schwächen entgegenzuwirken«, sagt der Unternehmer.

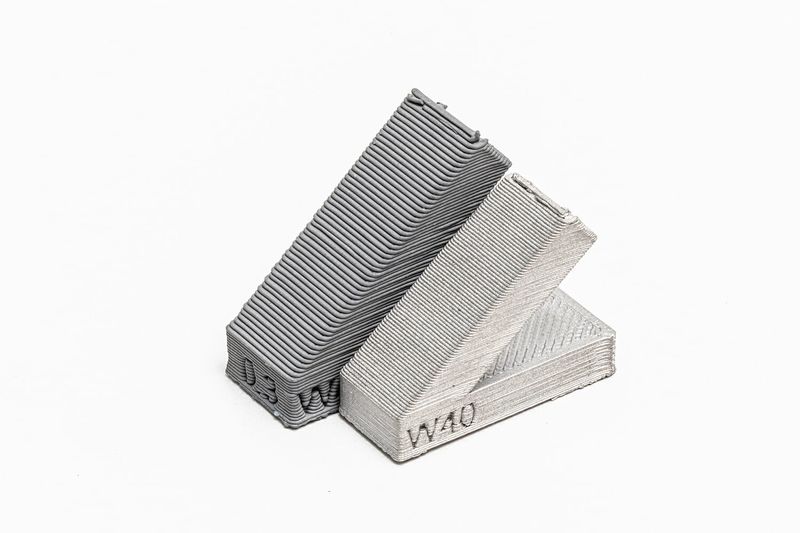

Bild: Qualifikationsmuster aus Edelstahl, die mit dem Fused Layer Modelling (FLM) hergestellt worden sind. Bildquelle: Rainer Bez, Fraunhofer IPA

Weitere Informationen: https://www.ipa.fraunhofer.de/ und https://www.ml3d.gmbh/
