Schienenführungen: Individuelle Lösungen für viele Aufgaben

Anbieter zum Thema

Heidrive GmbH

ELBCAMPUS Kompetenzzentrum

CAD+T Solutions GmbH

Auf der Messe Motek zeigt Dr. Tretter den Messebesuchern in Halle 1, Stand 1509 Schienenführungen für nahezu jede Aufgabenstellung.

• Die Messe Motek, die vom 4. bis 7. Oktober in Stuttgart stattfindet, ist eine wichtige Veranstaltung in der Produktions- und Montageautomatisierung, für Zuführtechnik und Materialfluss, Rationalisierung durch Handhabungstechnik und Industrial-Handling.

• Dr. Tretter zeigt den Messebesuchern in Halle 1, Stand 1509 Schienenführungen für nahezu jede Aufgabenstellung.

In Stuttgart präsentiert Dr. Tretter sein breites Produktspektrum an leistungsfähigen Schienenführungen. Die eigengefertigten Alu-Schienenführungen sind mit ihrer kompakten Bauweise rund 60 Prozent leichter als Stahlführungen. Sie kommen deshalb etwa für Handhabungs- und Positionierbewegungen zum Einsatz. Dort fallen Belastung und geforderte Führungsgenauigkeit geringer aus. Dafür sind jedoch die Preis- und Gewichtseinsparungen relevant. Die Montagekosten lassen sich reduzieren, da diese Führungen eine hohe Fehlerkompensation der Montagefläche erlauben. Die Schienenführungen haben nach DIN 645 zudem dieselben Anschlussmaße wie viele marktgängige Profilschienenführungen.

Schienenführungen von NSK

Dr. Tretter ist zudem autorisierter Vertriebspartner von NSK, der japanischen Premiummarke für Lineartechnik. Das Spektrum umfasst die gängigen Schienenführungen in Kompakt-, Standard- und Flansch-Ausführung sowie breite und flache Schienen. Für sehr hohe Belastungen und Steifigkeiten stehen die Führungen auch mit Rollenumlauf bereit. Im NSK-Programm befinden sich darüber hinaus Versionen, die oberflächenbehandelt sind oder aus rostbeständigem Stahl bestehen. Bei Bedarf liefert Dr. Tretter die Wagen außerdem auch mit K1-Schmieradapter und Metallabstreifer. Maßgeschneiderte Schienenlängen sind kurzfristig lieferbar.

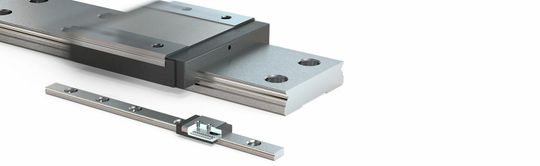

Miniaturführungen nach dem Prinzip der umlaufenden Kugeln

Auf der Motek wird Dr. Tretter verdeutlichen, welche hohen Lasten die Miniaturführungen aufnehmen können. Sie arbeiten nach dem Prinzip der umlaufenden Kugeln. Somit sind beliebig lange Verfahrwege realisierbar. Die Miniaturführungen sind in den Schienengrößen 3 bis 20 erhältlich sowie in der Standardbreite und für höhere Quermomente als breite Schienen. Je nach Ausführung lassen sie sich von oben oder von unten verschrauben. Möglich sind Verfahrgeschwindigkeiten bis fünf Meter in der Sekunde bei überdurchschnittlicher Laufruhe.

Für preissensible Anwendungen bietet der Lösungspartner ebenfalls seine Schienenführungen an. Diese zeichnen sich durch ein ruhiges, leichtgängiges Laufverhalten aus. Sie sind präzise und flexibel einsetzbar. Somit eignen sie sich im allgemeinen Maschinenbau und in Handling-Applikationen. Kunden können unter acht verschiedenen Führungswagen in den Größen 15 bis 65 wählen. Integriert sind eine stirnseitige Doppellippendichtung sowie ein zusätzlicher Stahlabstreifer. Die Schienen lassen sich von oben und unten verschrauben. Vorgespannt sind sie dazu noch spielfrei.

Umfassendes Angebot an Kugelgewindetrieben

In Stuttgart können sich die Fachbesucher auf dem Messestand von Dr. Tretter auch über das umfassende Angebot an Kugelgewindetrieben informieren. Unterschieden werden gerollte, gewirbelte und geschliffene Versionen. Die Herstellung von Spindeln mit der Wirbeltechnologie ist ein Hartdrehverfahren, das eine kostengünstigere Alternative zum Schleifen darstellt. Ein weiterer Vorteil ist die höhere Präzision gegenüber der gerollten Spindel. Dafür kommen spezielle Werkzeuge zum Einsatz, die das Bauteil auf das Fertigmaß bearbeiten. Mit dem Hartwirbeln lässt sich zudem eine besonders hohe Qualität der Gewinde erzielen – bei einem sehr guten Preis-Leistungs-Verhältnis. Steigungsgenauigkeiten von T5 im Standard und auf Wunsch T3 sind zuverlässig möglich.

Auf dieses Verfahren hat sich IGT aus Schwelm spezialisiert, ein langjähriger Partner von Dr. Tretter und Mitglied der Tretter Gruppe. Mit der strategischen Übernahme konnte Dr. Tretter seine Fertigungstiefe von der Veredelung hin zur Herstellung von Gewindetrieben weiter ausbauen. Zudem kann das Unternehmen auch Sonderanfertigungen wie Teleskopgewindetriebe nach Kundenwunsch fertigen. IGT wird ebenfalls auf dem Messestand vertreten sein.

Dr. Tretter auf der Motek: Halle 1, Stand 1509

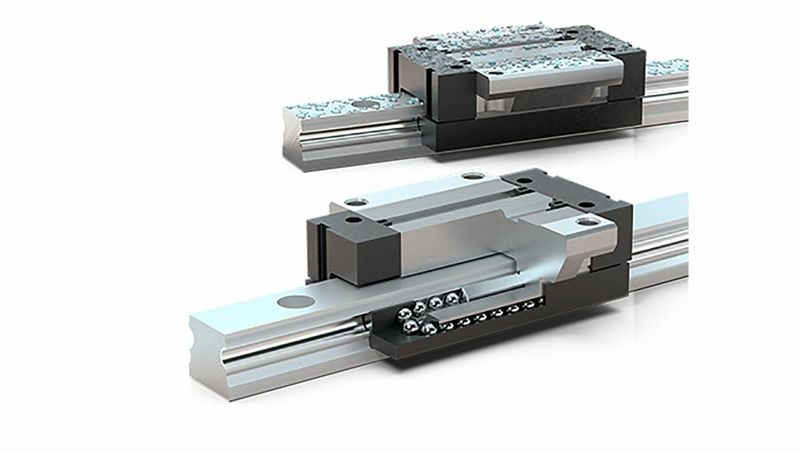

Bild oben: Die Schienenführungen aus Alu dienen dazu, die Bedürfnisse einfacher Handhabungs- und Positionierbewegungen sowie des Leichtmaschinenbaus kostengünstig zu erfüllen. Bild: Dr. Erich Tretter, Maschinenelemente GmbH + Co
