Unter Wasserstoff: Verbesserte Materialkennwerte für leichtere Bauteile

Anbieter zum Thema

Friedemann Wagner GmbH

SolidCAM GmbH

CAD+T Solutions GmbH

Ein neuartiger Kraftmesssensor liefert bei Werkstoffprüfungen unter Wasserstoffatmosphäre deutlich präzisere Materialkennwerte, als das bisher möglich war.

• Wer an die Grenzen des Machbaren gehen will, muss sein Material genau kennen. Das gilt auch für Leichtbau-Ingenieure.

• Der ThinKing der Leichtbau BW GmbH geht im Februar 2021 an die Materialprüfungsanstalt (MPA) der Universität Stuttgart.

• Dort hat ein Forscherteam einen Kraftmesssensor entwickelt, der bei Materialprüfungen unter Wasserstoffatmosphäre deutlich präzisere Werkstoffkennwerte liefert.

• Mit dem Label ThinKing gibt die Leichtbau BW monatlich neuartigen Produkten oder Dienstleistungen im Leichtbau aus Baden-Württemberg eine Plattform.

An der Materialprüfungsanstalt (MPA) der Universität Stuttgart hat ein Forscherteam einen Kraftmesssensor entwickelt, der bei Werkstoffprüfungen unter Wasserstoffatmosphäre deutlich präzisere Materialkennwerte liefert. Diese Zahlen ermöglichen die sichere und materialeffiziente Leichtbau-Konstruktion von Komponenten – unabdingbar zum Beispiel für die zukünftige Wasserstofftechnologie in der Mobilität.

Effizient konstruieren dank verbesserter Materialkennwerte

Im Leichtbau werden die Belastbarkeitsgrenzen der Werkstoffe ausgereizt, um möglichst gewichtssparend zu konstruieren. Dazu bedarf es allerdings einer sehr genauen Kenntnis der Materialkennwerte. Denn nur so können Leichtbau-Ingenieure die Belastungs- und Beanspruchungsgrenzen der Werkstoffe ausnutzen und materialeffizient konstruieren, ohne dass Bauteilsicherheit oder -lebensdauer beeinträchtigt werden. Benötigt werden die Materialkennwerte als Basis für die Auslegung in Simulationstools.

Zum exakten Ermitteln der Kennwerte sind deshalb reproduzierbare und normierte Bedingungen notwendig, damit die Messwerte der Sensoren vergleichbar sind. Insbesondere die Schwingfestigkeit, die Bruchdehnung und das Risswachstum werden dabei stark vom Umgebungsmedium beeinflusst. Dieser Tatsache muss in der Prüfanordnung Rechnung getragen werden. Ein aktuelles Beispiel sind Werkstoffe für Komponenten rund um die Wasserstofftechnologie in der Mobilität der Zukunft.

Mit Wasserstoff wird’s kompliziert

Nun ist ausgerechnet Wasserstoff ein aus werkstoffmechanischer, technologischer und ökologischer Sicht besonderes Umgebungsmedium. Das Gas diffundiert selbst in höchstfeste Stähle ein und schädigt sie. Um nun Wasserstofftanks, Gasleitungen, Einspritzdüsen oder Brennstoffzellen materialeffizient auslegen zu können, müssen Werkstoffproben in speziellen Prüfmaschinen unter Wasserstoffatmosphäre geprüft werden.

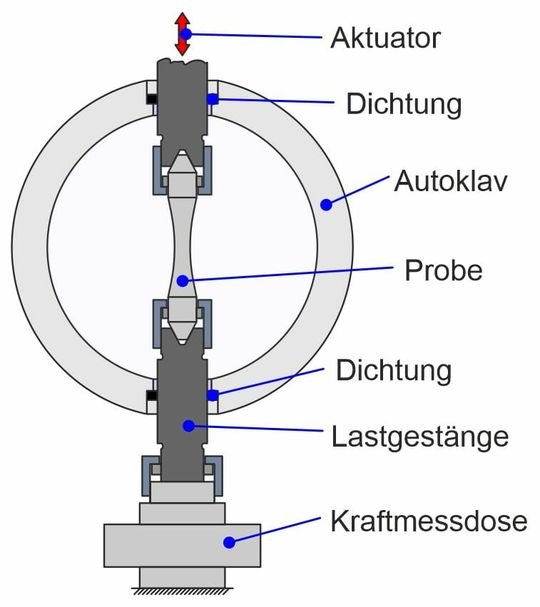

Bisherige Prüfsysteme nutzen Autoklaven mit Kraftmesssensoren, die außerhalb des Prüfraums liegen. Denn die als Sensorelemente eingesetzten Dehnungsmessstreifen (DMS) werden durch die teilweise aggressiven Medien im Autoklav geschädigt oder zerstört, mindestens jedoch in ihrer Genauigkeit eingeschränkt. Die gemessenen Kräfte bei den bisherigen Kraftmesssensoren sind deshalb von den Dichtkräften überlagert, was regelmäßig zu driftenden Werten und Ungenauigkeiten führt.

„Solche Herausforderungen machen mich meistens ganz furchtbar neugierig“, erzählt Martin Werz vom Beginn der Entwicklungsarbeit. Er leitet an der MPA die Abteilung Fügetechnik und Additive Fertigungsverfahren. Einige Jahre und viele intensive Fachdiskussionen später, setzte seine Mitarbeiterin Alexandra Oßwald eine der Lösungsideen in einem Demonstrator um.

Materialkennwerte: Von außen nach innen

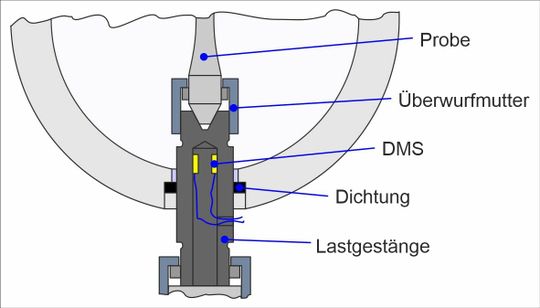

In der prototypischen Prüfanordnung liefert der neue und bereits patentierte Kraftmesssensor dauerhaft hochpräzise Kennwerte – insbesondere in Wasserstoffprüfsystemen. Wie funktioniert das? Das patentierte Lastgestänge, mit dem die Prüfkraft auf die Probe im Autoklav geleitet wird, ist so konstruiert, dass es die Sensorelemente in seinem Inneren aufnimmt. Alle störenden Kraftkomponenten werden so intrinsisch oder elektronisch kompensiert. Die Dichtkräfte spielen keine Rolle mehr.

Obwohl das Kraftmesssystem in den Autoklaven hineinragt, sind die im Inneren platzierten Sensorelemente mit Normaldruck beaufschlagt. Hierdurch wird eine dauerhaft hohe Präzision erreicht. Wasserstoffdrücke bis 1'000 bar, die die Einsatzbedingungen des Werkstoffs simulieren, sind nun für die Teams um Stefan Zickler, Abteilungsleiter für Betriebsverhalten unter Medieneinfluss, und Martin Werz keine große Herausforderung mehr und die Kennwerte der Werkstoffe – im Wesentlichen handelt es sich um Metalle – wiederholgenau und präzise messbar. Damit ist die MPA eines von weltweit drei Instituten, die unter diesen Bedingungen Werkstoff- und Bauteilprüfungen anbieten kann.

„Neben der Prüfungs-Dienstleistung bieten wir großen Unternehmen, die viel Bedarf und eigene Labore haben, gerne auch die Möglichkeit, diese spezielle Mess- und Prüftechnologie zu lizensieren“, sagt Martin Werz.

Mittelbares Leichtbaupotenzial erheblich

„Unser Sensor entfaltet mittelbar ein Leichtbaupotenzial von geschätzt etwa sieben Prozent, das in unterschiedlichen Branchen und Anwendungen genutzt werden kann“, ordnet er die Bedeutung der Entwicklung für den Leichtbau ein.

Alexandra Oßwald erklärt diese Schätzung so: „Der Reibkraftanteil und damit die Verfälschung der Messergebnisse beträgt verglichen mit unseren bisherigen Prüfsystemen etwa +/- 3 bis 4 Prozent. Und um diesen Anteil werden die heutigen Bauteile und Komponenten zu schwer ausgelegt.“ Es könne jedoch auch deutlich mehr sein, wenn die bisherigen Kennwerte auf anderen, weniger genauen Prüfsystemen gemessen wurden.

Dieses Leichtbaupotenzial kann sich in vielen Anwendungen und Branchen entfalten. Durch genauere Materialkennwerte können alle betroffenen Komponenten präziser, das bedeutet gleichermaßen leicht und sicher, ausgelegt werden.

Außerdem lassen sich mit der Prüfanordnung auch die Beanspruchungs- und Festigkeitskennwerte von Verarbeitungs- und Fügevarianten prüfen – für den zukünftigen Materialmix im Leichtbau sind das gute Aussichten.

Der ThinKing im Video: https://youtu.be/CLV60J_XgS8

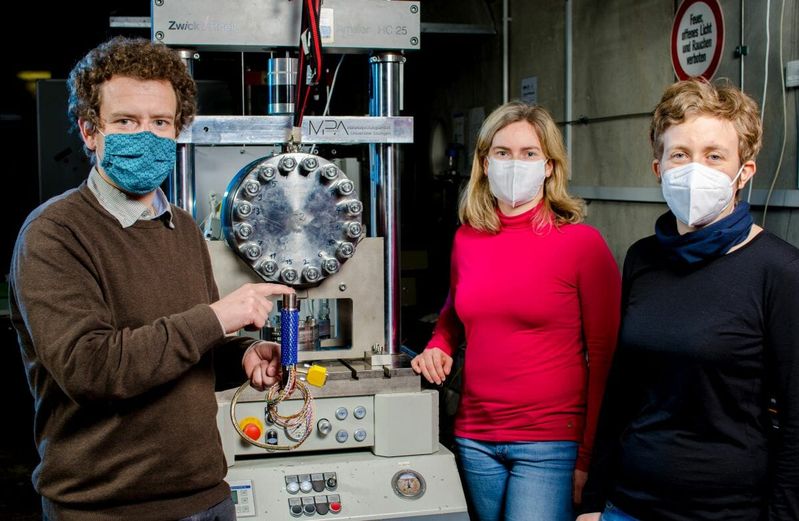

Bild oben: Versuchsaufbau im Prüflabor. Von links: Martin Werz, Martina Schwarz und Alexandra Oßwald. Bildquelle: MPA Universität Stuttgart
