Battery Show Europe Zellprüfstände in Regalanordnung mit Spannplatten-Temperierung

Vom 18. bis 20. Juni 2024 versammeln sich auf der Battery Show Europe erneut die führenden Köpfe der Batterie- und E-Mobility-Industrie. Voltavision, Spezialist für Batterietests in der Entwicklungsphase, präsentiert vor Ort neben seinem Testdienstleistungsportfolio eigens entwickelte Komponenten für Zellprüfstände rund um Lithium-Zell-Kontaktierung und Prüflingstemperierung.

Zudem informiert das Bochumer Unternehmen über das erste Prüflabor mit klimaneutraler Kältetechnik, in der CO2 und Propan als Kältemittel verwendet werden. Während die EU-Vorgaben aus der „F-Gase-Verordnung“ den HFKW-Ausstieg bis 2030 vorsehen, ist es Voltavision schon jetzt gelungen, sie bei gleichbleibender Qualität und Zuverlässigkeit des Kälteprozesses komplett zu ersetzen.

Realitätsnahe Einzeltemperierung für höhere Effizienz

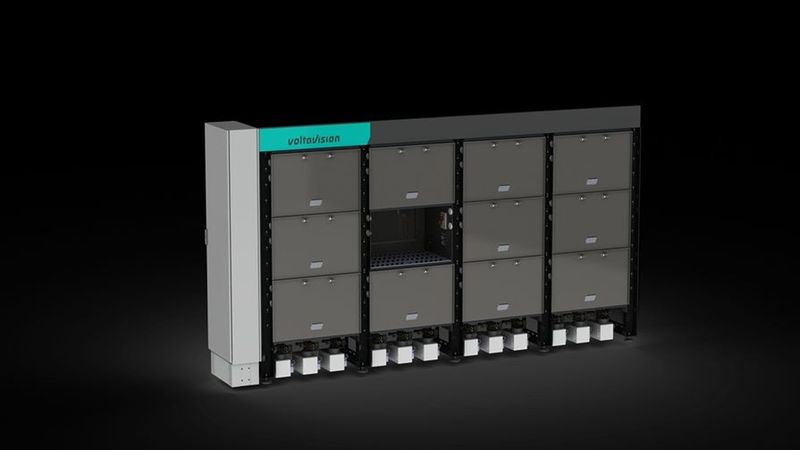

In Halle 6, Stand E27 zeigen die Experten unter anderem erstmalig ihre neuen Zellprüfstände „VPZ“ mit denen auch größere Zell-Messaufbauten in separaten Prüfräumen über Spannplatten unabhängig voneinander temperiert und getestet werden. Das Konzept des Prüfstandes in Regalanordnung – statt großer Prüfkammer mit Umgebungskühlung für mehrere Prüflinge – ist bei Voltavision schon seit 2023 im Einsatz, die zweite Generation befindet sich aktuell im Aufbau. Auf der Stuttgarter Messe präsentiert Voltavision nun erstmalig das Konzept seiner neuen Zelltestergeneration mit zwölf Fächern in einem System.

Alle einzeln mit Anschlüssen für Lastleitung und Messequipment für Spannungs-, Temperatur-, Weg- und Kraftmessung versehen, lässt sich pro Fach ein Prüfling ganz einfach im Plug & Play-Verfahren anschließen und einzeln mit einem Wasser-Glykol-Gemisch temperieren. Damit bietet Voltavision realitätsnähere Zelltests gemäß der späteren Anwendung der Hochvolt-Batterien im E-Auto mit Flüssigkeitskühlung. Hierbei greift Voltavision auf Zentralkälte für den Kaltwasserkreislauf zurück und betreibt die Zellprüfstände mit Propan als Kältemittel, während der Warmwasserkreislauf mit Prozessabwärme der Stickstofferzeugungsanlage geheizt wird. Dieses Vorgehen führt zu einer hohen Energieeffizienz sowie CO2-Einsparung.

Verschiedene Temperaturbereiche simulieren

Zudem empfiehlt sich der „VPZ“ gerade dann, wenn Hersteller viele verschiedene Temperaturbereiche simulieren möchten. So bietet die Möglichkeit, pro Fach für jeden Prüfling ein eigenes Szenario zu testen, vielfältige Vorteile und minimiert das Ausfallrisiko im Havariefall, da lediglich der betroffene Prüfling ausfällt und keine weiteren Testreihen gefährdet werden. Nicht zuletzt ergeben sich weitreichende Flächen- und energetische Vorteile, so wird je nach Testszenario signifikant weniger Platz und Energie verbraucht, was wiederum den CO2-Fußabdruck sowie die Kosten reduziert.

Darüber hinaus zeigt Voltavision mit den Zellkontaktiersystemen ESR-45 für Rundzellen und ESF-45 für kleinere Pouchzellen Eigenentwicklungen, die einfaches Handling mit robuster Bauweise und enormer Anpassbarkeit bei gleichbleibend hoher Kontaktqualität kombinieren. Mit diesen Zellkontaktiersystemen bietet das Bochumer Unternehmen auch anderen Prüflaboren eine neue Lösung für den Einsatz unter höchsten labortechnischen Beanspruchungen und Testbedingungen zur schnellen und reproduzierbaren Kontaktierung von Zellen verschiedener Größen und Bauformen an.

Erstes Batterie-Prüflabor mit klimaneutraler Kältetechnik

Auch das Thema Nachhaltigkeit spielt auf der Battery Show eine Rolle, vor allem aber bei Voltavision, eine große Rolle. Mit mehreren Prüflaboren mit einer Gesamtlaborfläche von 4‘600 Quadratmetern, 195 Prüfkammern und 2‘111 Testkanälen für Zellen, Module und Batterien zählt das Unternehmen zu den führenden Testdienstleistern für Batterien. Als Akteur beim Wandel zu klimafreundlicher Elektromobilität strebt Voltavision stets danach auch selbst schnellstmöglich klimaneutral zu arbeiten und hat das erste Prüflabor mit klimaneutraler Kältetechnik, in der CO2 und Propan als Kältemittel verwendet werden, in Betrieb genommen. Um in den Prüflaboren die wichtigen Tests zu den Produkteigenschaften bei tiefen Temperaturen bis zu -40 °C zuverlässig durchzuführen, nutzt Voltavision schon länger eigens entwickelte Temperiergeräte – Voltacooler – mit starker Leistung bei geringer Umweltbelastung.

Nun haben Ingenieure eine Anlage für diese tiefen Temperaturen konstruiert, die auf CO2 als natürliches Kältemittel setzt. So erreicht die Gesamtanlage einen GWP-Wert (Global Warming Potential) unter 3 und einen ODP-Wert (Ozone Depletion Potential) von 0 – ist also im Gegensatz zu vielen anderen Kältemitteln auch für die Ozonschicht völlig unschädlich. In Stuttgart präsentieren die Bochumer ihr Konzept einer klimaneutralen Zentralkälteanlage für Batterie und neuerdings auch Zellen.

Weitere Informationen: https://www.voltavision.de/
