Röhm als Spannmittelspezialist und CoreTigo, Entwickler drahtloser Kommunikationstechnologien, haben eine intelligente Spannbacke entwickelt.

• Röhm und CoreTigo zeigen intelligente Lösungen für Werkzeugmaschinen auf der SPS in Parma und der HMI in Hannover

• Die beiden Unternehmen präsentieren ihre gemeinsam entwickelte Spannbacke namens iJaw.

• Die Spanntechnologie bietet neue Möglichkeiten der Datenanalyse und Prozesskontrolle für Werkzeugmaschinen und bindet diese außerdem zuverlässig in Industrie 4.0-Lösungen ein.

Die integrierte, batteriebetriebene und auf dem IO-Link Wireless-Standard basierende Spannbacke iJaw wurde erstmals auf der EMO Italia 2021 vorgestellt und stieß in der Branche auf großes Interesse. Die iJaw Spanntechnologie ermöglicht die Echtzeitmessung der Spannkraft während des Einrichtens und bei der Bearbeitung des Werkstücks und unterstützt datenbasierte Entscheidungen und Adaptionen, beispielsweise für die vorausschauende Wartung, die Optimierung der Maschinenleistung, bei gleichzeitiger, kontinuierlicher Dokumentation der Prozess- und Produktqualität. Die Spanntechnologie wird nun auch auf der diesjährigen SPS Italia 2022 (vom 24. bis 26. Mai in Parma / Halle 6 / Stand C023) und der HMI 2022 (vom 30. Mai bis 2. Juni in Hannover / Halle 9 / Stand H77) am Stand von CoreTigo live präsentiert.

Im Herbst wird Röhm die iJaw Lösung auf der AMB 2022 (13.-17. September, Halle 1, Stand E50) sowie der IMTS/Hannover Messe USA (12.-17. September, West Building, Level 3, Booth 432343) zeigen. Desweiteren stellt CoreTigo die iJaw Spanntechnologie auch auf der SPS 2022 in Nürnberg (8.-10. November) und der Rockwell Automation Fair (16.-17. November in Illinois) vor.

Traditionelle Spanntechnologie

Das Spannen von Werkstücken erfordert die Erfahrung und ein enormes Gespür des Bedieners. Sogar bei modernen Werkzeugmaschinen wird die Spannkraft des Spannfutters, die auf das Werkstück einwirkt, von einem Bediener manuell eingestellt. Die manuelle Einstellung kann jedoch zu Abweichungen während des Spannvorgangs führen. Wird das Werkstück beispielsweise zu stark gespannt, kann es zu einer Beschädigung des Werkstücks kommen. Ein zu loses Spannen kann zu Werkstückverlusten während der Bearbeitung führen. Schäden in der Maschine und/oder am Werkzeug sind dabei mögliche Konsequenzen. Bisher gab es keine zuverlässige Möglichkeit, die Spannkraft sowohl bei der Einrichtung des Spannsystems und zugleich bei der Bearbeitung des Werkstücks, während der laufenden Fertigung, zu messen.

Intelligente Spannbacke: Präzise Messung direkt an der Spannstelle mit IO-Link Wireless

Die intelligente Spannbacke iJaw wurde in enger Zusammenarbeit der Firmen Röhm, als Spannmittelspezialist, und CoreTigo, führender Hersteller der industriellen drahtlosen Kommunikationstechnologie IO-Link Wireless, entwickelt.

Die iJaw-Lösung unterstützt das präzise Spannen des Werkstücks. Um die Spannkraft direkt an der Spannstelle messen zu können, enthält die iJaw verschiedene, integrierte Sensoren, die eine Echtzeitkommunikation ermöglichen. Die Messdaten werden dabei drahtlos an den CoreTigo Master übertragen, der über eine integrierte Profinet-Schnittstelle mit der Maschinensteuerung oder direkt mit IoT- oder Cloud-Anwendungen verbunden ist. Die Daten lassen sich anschließend speichern, analysieren und anzeigen.

Predictive Maintenance und Predictive Quality

Auch während der Bearbeitung des Werkstücks sendet die Spannbacke kontinuierlich die Daten der gemessenen Spannkräfte und ermöglicht das frühzeitige Erkennen von Veränderungen, also Abweichungen von den Sollwerten. Die in Echtzeit aufgezeichneten Messwerte und Daten liefern zudem wichtige Informationen für die Prognose von zukünftig anstehenden Reparaturen und/oder eines Werkzeugverschleißes. Somit unterstützt die iJaw auch die vorbeugende Instandhaltung der Maschinen und Werkzeuge, um ungeplante Stillstandszeiten zu vermeiden und die Produktqualität im Fertigungsprozess zu erhalten und zu dokumentieren.

Über den IO-Link Wireless Standard  Zur HMI, der Hannover Messe Industrie, im März 2018, wurde die IO-Link Wireless (IOLW) Spezifikation, als Ergänzung zum IO-Link Standard, durch das IO-Link Konsortium veröffentlicht.  IO-Link Wireless ist ein deterministisches, hochzuverlässiges, skalierbares, interoperables und universelles Wireless-Kommunikationsprotokoll mit garantierter Latenzzeit (5ms). Es basiert auf dem weltweiten IO-Link IEC 61131-9 Standard, wurde speziell für die Fabrikautomation entwickelt und koexistiert mit anderen Netzwerken - sowohl drahtgebundenen als auch drahtlosen.

Die iJaw-Studie für intelligente Werkzeugmaschinen beim ARC European Industry Forum 2022

Die iJaw-Lösung wurde von der Industriegemeinschaft als Fallstudie für die digitale Transformation in der Industrie 4.0 Welt und als Wegbereiter der OT-IT-Konvergenz anerkannt und auf dem Europäischen Industrieforum der ARC Advisory Group vorgestellt. Gabi Daniely, Chief Strategy and Marketing Officer von CoreTigo, und Thomas Roth, Director of Business Development von Röhm, präsentierten die Vorteile und neuen Anwendungen, die durch die industrielle, drahtlose Konnektivität möglich werden. Hier können Sie die vollständige Sitzung sehen.

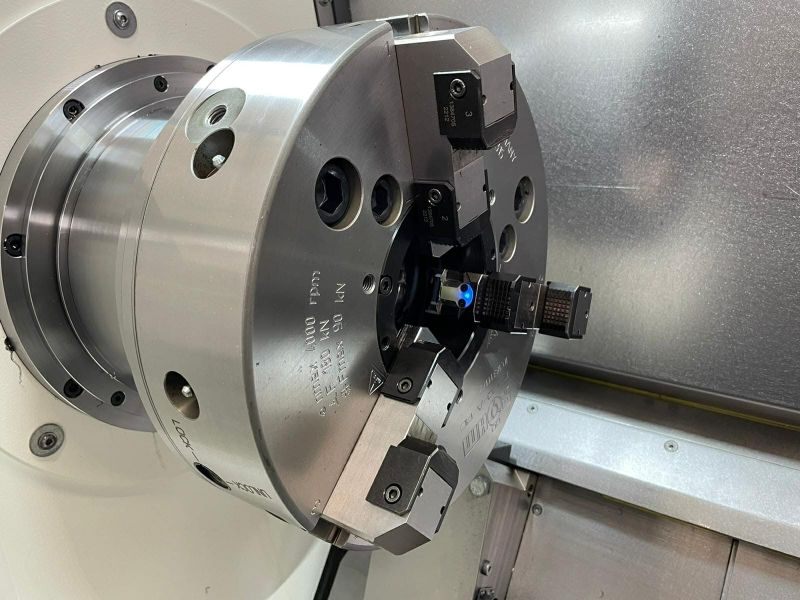

Bild oben: Die sensorbasierte Spannbacke "iJaw" von Röhm -- die blaue LED signalisiert die Funktion. Bildquelle: Röhm - 2022
