Mit der neuen Version von NCSimul beschleunigt Hexagon die Verifizierung komplexer NC-Programme. Die neue Funktion „Selective Simulation“ ermöglicht frühere Einblicke in Materialzustände und verkürzt Validierungsprozesse deutlich.

Die Division Production Software von Hexagon stellt eine neue Version ihrer CNC-Simulationssoftware NCSimul vor. Die Software unterstützt die Überprüfung, Simulation und Optimierung der NC-Programme in einer gemeinsamen Digital-Twin-Umgebung. Neu hinzugekommen ist die zum Patent angemeldete Funktion „Selective Simulation“, mit der sich Restmaterial-Vorschauen bereits in einem frühen Stadium des Simulationsprozesses erzeugen lassen.

NC-Programme überprüfen, simulieren und verifizieren

In der Fertigung stehen Unternehmen vor der Aufgabe, Programmier- und Bearbeitungsprozesse effizient zu gestalten und gleichzeitig die Prozesssicherheit zu gewährleisten. NCSimul kombiniert G-Code-Verifizierung, CNC-Simulation und Optimierung in einer gemeinsamen Umgebung. Dies ist insbesondere bei anspruchsvollen Bearbeitungsprozessen relevant, bei denen einzelne Programme lange Laufzeiten, mehrere Bearbeitungsschritte und kritische Prozessphasen umfassen können, die vor der Fertigung überprüft werden müssen.

„Hersteller stehen unter dem Druck, Zeit, Fachwissen und Maschinenkapazitäten besser zu nutzen“, erklärt Peter Ameloot, Senior Director EMEA North, Hexagon Production Software Division. „Dieser Druck ist in der Verifizierungsphase besonders stark zu spüren. Hier benötigen Teams Sicherheit, bevor ein Programm die Maschine erreicht, sie können sich aber keine unnötigen Verzögerungen leisten.“

Frühere Einblicke in den Bearbeitungsprozess

Die zum Patent angemeldete Funktion „Selective Simulation“ nutzt GPU-beschleunigte Restmaterial-Vorschauen, um während der NC-Decodierungsphase Zwischenstände des Werkstücks zu erzeugen. Somit können Programmierer bereits vor Abschluss einer vollständigen Simulation beurteilen, wie sich das Bauteil im Verlauf des Bearbeitungsprozesses entwickelt.

Die Vorschauen ermöglichen das Prüfen definierter Bearbeitungsphasen und helfen dabei, potenzielle Probleme frühzeitig zu erkennen. Dadurch lassen sich Validierungs- und Optimierungsschritte gezielter durchführen.

In einem internen Test auf Basis einer Formbauanwendung mit langem Bearbeitungszyklus musste zuvor eine sequenzielle Simulation von 24 Minuten durchgeführt werden, bevor ein bestimmter Bearbeitungsschritt überprüft werden konnte. Mithilfe der selektiven Simulation wurden die entsprechenden Restmaterial-Vorschauen in weniger als zwei Minuten erzeugt. Die Funktion unterstützt damit frühere Überprüfungen und Iterationen innerhalb des Programmierprozesses.

Für die finale Freigabe der NC-Programme bleibt weiterhin die vollständige Simulation des NC-Codes einschließlich Kollisionserkennung und präziser Materialabtragsberechnung erforderlich.

Simulation und Optimierung in einer gemeinsamen Umgebung

„Simulationsgenauigkeit stand bei NCSimul schon immer im Mittelpunkt“, sagt Jasper Sanders, Produktmanager für NCSimul im Geschäftsbereich Production Software von Hexagon. „Die selektive Simulation bietet Programmierern nun eine flexiblere Möglichkeit, komplexe Programme durchzuarbeiten. Sie können viel früher nützliche Einblicke gewinnen, ihre Aufmerksamkeit auf die wichtigsten Arbeitsschritte richten und sich dennoch bei der abschließenden Verifizierung auf die vollständige NCSimul-Simulationsengine verlassen.“

Durch die Kombination von Simulation und Optimierung in einer gemeinsamen Umgebung unterstützt NCSimul die Überprüfung und Freigabe der NC-Programme sowie die effiziente Gestaltung von Programmier- und Fertigungsprozessen.

Weitere Informationen: https://hexagon.com/de/

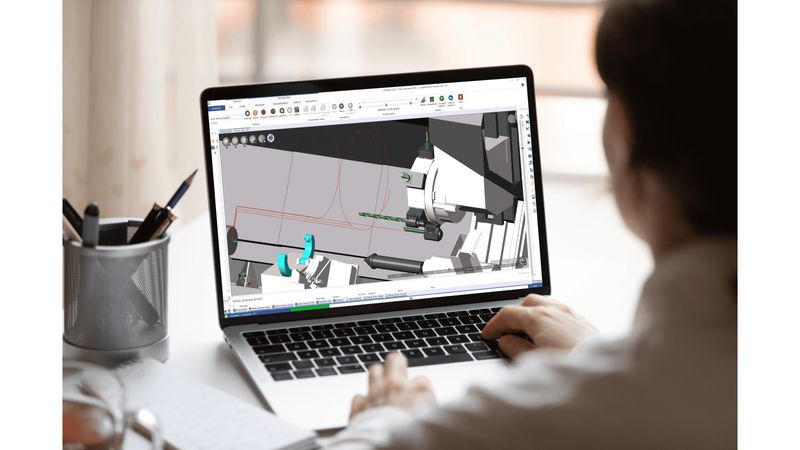

Bildunterschrift: Die Funktion „Selective Simulation“ in NCSimul ermöglicht die schnelle Erstellung von Restmaterial-Vorschauen zur frühzeitigen Überprüfung von Bearbeitungsprozessen.
