Die ACE Stoßdämpfer GmbH unterstützt seit Jahren den akademischen Nachwuchs. So auch im Fall einer Masterarbeit, in deren Rahmen sich Absolventen der Hochschule Aalen für Gummi-Metall-Isolatoren von ACE zwecks Eliminierung störender Schwingungen in einem Testlabor entschieden. Nun hat die Aalener Fakultät für Maschinenbau und Werkstofftechnik den Prüfstand einem namhaften Automotive-Zulieferer für Testreihen von Werksstudenten zur Verfügung gestellt.

Die ACE Stoßdämpfer GmbH unterstützt seit Jahren den akademischen Nachwuchs. So auch im Fall einer Masterarbeit, in deren Rahmen sich Absolventen der Hochschule Aalen für Gummi-Metall-Isolatoren von ACE zwecks Eliminierung störender Schwingungen in einem Testlabor entschieden. Nun hat die Aalener Fakultät für Maschinenbau und Werkstofftechnik den Prüfstand einem namhaften Automotive-Zulieferer für Testreihen von Werksstudenten zur Verfügung gestellt.

Den Anfang machte eine Masterarbeit an der Fakultät für Maschinenbau und Werkstofftechnik an der Hochschule Aalen, betreut von Professor Dr. Tillmann Körner. Unterstützt wurde sein Team dabei von der ACE Stoßdämpfer GmbH. Dem Firmennamen entsprechend und als Spezialist für industrielle Stoßdämpfer gestartet, hat sich das Unternehmen aus Langenfeld, das seit 2016 zur Stabilus-Gruppe gehört, zu einem Komplettanbieter in den Bereichen Schwingungs- und Dämpfungstechnik, Geschwindigkeitsregulierung und Sicherheitsprodukte entwickelt. Eine immer größer werdende Rolle nimmt dabei nicht nur im Maschinenbau die Schwingungstechnik ein. Schwingungen zu eliminieren, bedeutet Lärmreduktion, längere Lebensdauer, Schutz von Menschen und Maschinen sowie im Fall des Hochschulprojektes noch genauere Messergebnisse.

Bei der Entwicklung eines Prüfstands für Sinterzahnräder zur Ermittlung von Dauerfestigkeitskurven ging es zunächst darum, eine 2,5 t schwere Konstruktion im Betrieb zu beruhigen. Die Studenten um Professor Körner setzten dabei zu Beginn auf Stahlfedern. Schnell stellte man allerdings fest, dass die durch die Motoren ausgelösten Schwingungen so stark waren, dass die empfindliche Mess-Elektronik keine verwertbaren Daten liefern konnte. Darauf wurde der Kontakt mit ACE hergestellt: „Die Produkte und Dienstleistungen von ACE sind uns zum einen durch Demonstrationen und Veranstaltungen vertraut, die das Unternehmen regelmäßig vor Ort abhält. Zum anderen kommen immer wieder Maschinenelemente von ACE in Konstruktionen unserer Hochschule zum Einsatz“, berichtet der Professor. Laut seiner Aussage konnte man danach schnell und zügig weiterarbeiten.

Prüfstand an Hochschule Aalen erfolgreich von Schwingungen entkoppelt

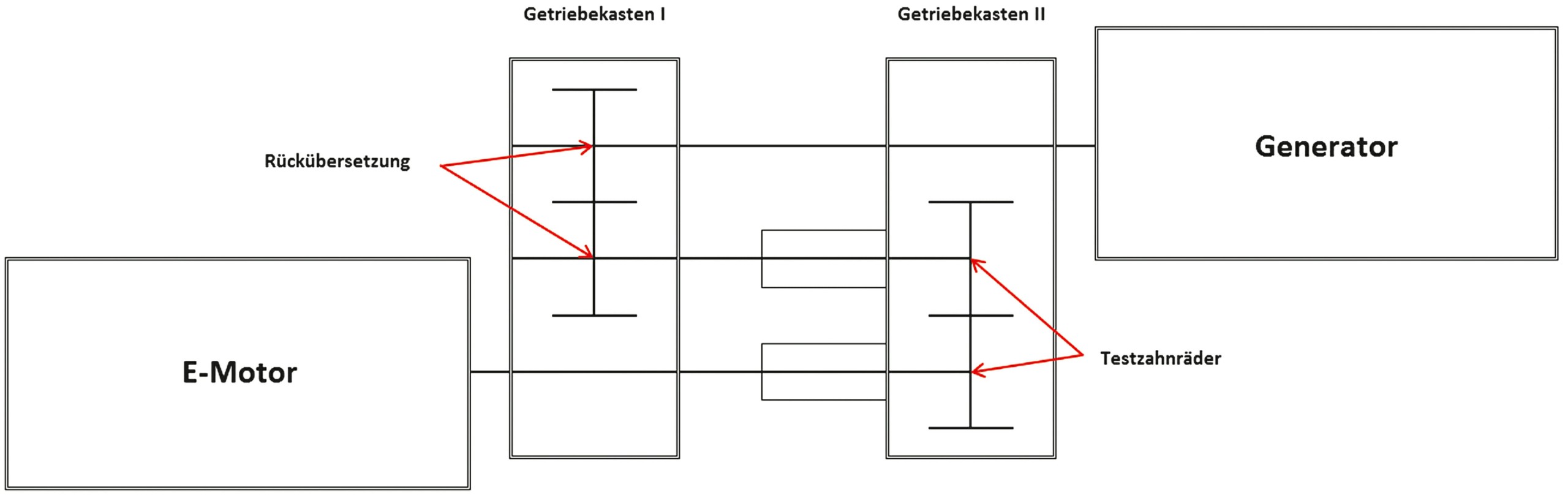

Professor Körner hat während seiner langjährigen Forschungs- und Lehrtätigkeit immer viel Wert auf einen hohen Grad an Eigenverantwortung gelegt. So kam es, dass ein Student für die Konzeption und Konstruktion des Prüfstandes zuständig war, ein anderer für die Montage und Inbetriebnahme des Prüfstandes verantwortlich zeichnete. Aufgebaut ist dieser auf einer Nutenplatte sowie auf Adapterplatten für Motoren und Getriebe mit Langlöchern zur Befestigung. Dadurch sind die Abstände sowie die Anordnung der Komponenten variabel. Lediglich die Lagerdeckel in den zwei Getriebekästen galt es anzupassen, um verschiedene Zahnräder mit unterschiedlichen Achsabständen zu testen. Der Prüfstand mit den Maßen 1'500 x 3'000 x 1'700 mm besteht aus zwei Motoren und den beiden Getriebekästen. Ein Motor gibt die Drehzahl vor, der andere dient als Last bzw. Generator, siehe Grafik 1.

In Getriebekasten II befinden sich die zu testenden Sinterzahnräder und in Getriebekasten I die Rückübersetzung. Die Nutenplatte ist an fünf Punkten mit dem Fuß des Tisches verbunden. Da der Prüfstand mobil gestaltet werden soll, wird der Schaltschrank über Alu-Profile am Fuß des Tisches befestigt. Um die Schwingungen, die am Prüfstand entstehen, gegenüber dem Schaltschrank und der sensiblen Elektronik zu isolieren, braucht es Dämpfungselemente. Aufgrund des großen Gewichtes der Nutenplatte und des Prüfaufbaus mit etwa 2'500 kg war klar, dass diese zudem recht belastbar sein müssen.

Auswahl der richtigen Schwingungsdämpfer

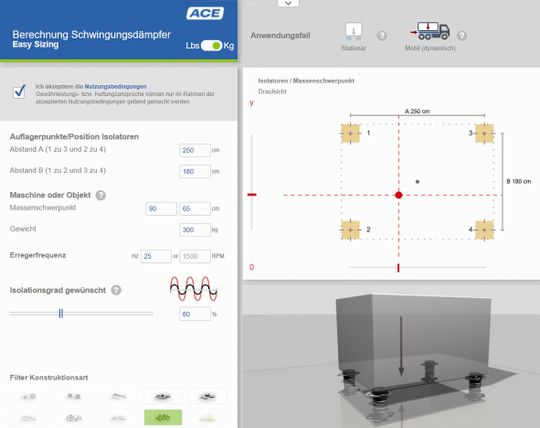

Für die zu Hilfe gerufenen Spezialisten von ACE war die Auswahl der richtigen Schwingungsdämpfer ein Leichtes. Sie rieten den Studenten, anstelle der zuvor montierten Stahlfedern die Gummi-Metall-Isolatoren des Typs SFM-52012-75 zu testen. Auf dieses Ergebnis können Konstrukteure auch auf einem anderen Weg kommen. Denn ACE bietet nach positiven Erfahrungen im Bereich von Stoßdämpfern und Gasfedern auch ein Onlineprogramm für die Berechnung, Auswahl und Bestellung von Schwingungsdämpfern an. Innerhalb weniger Schritte gelangen Interessenten unter www.ace-ace.de/de/berechnungen/schwingungsdaempfung.html in mehr als 2/3 aller typischen Auslegungsfälle selbstständig zur ideal passenden Maschinenlagerung. Das Berechnungstool ist intuitiv zu bedienen und bietet daneben eine optimale Visualisierung verschiedenster möglicher Anwendungen. Nach Eingabe weniger Eckdaten berechnet das Programm in kürzester Zeit den Massenschwerpunkt der Maschine und somit die individuelle Belastung der Auflagerpunkte, wobei sogar für das beste Preisleistungsverhältnis die Wahl zwischen alternativen Produkten für die Schwingungsdämpfung besteht.

Mehrere Gründe sprechen für Maschinenfüße von ACE

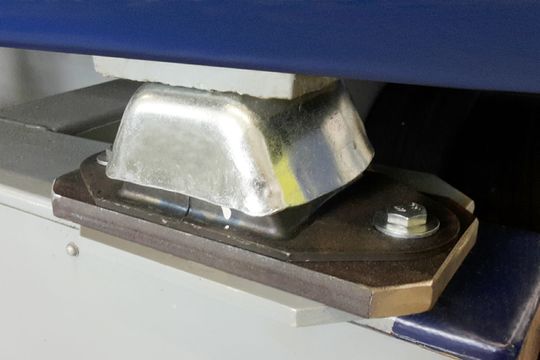

Auch online wären in diesem Fall die Gummi-Metall-Isolatoren die beste Wahl gewesen. Denn in drei verschiedenen Baugrößen konzipiert, eignen sich diese Maschinenfüße für Belastungsbereiche von 20 bis 1'000 kg. So kommen nun die größten SFM-Typen aufgrund der Masse des Prüfstandes zum Einsatz. Für eine Lösung mit zusätzlicher Sicherheitstoleranz setzen die angehenden Maschinenbauer insgesamt fünf dieser Komponenten zum Entkoppeln der Schwingungen ein.

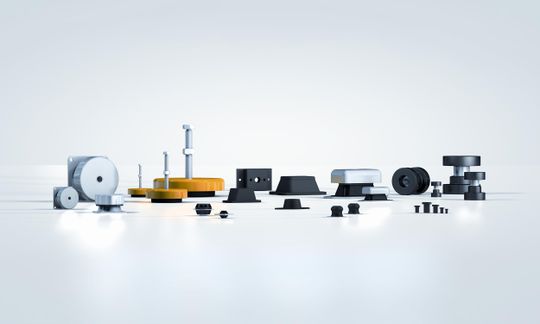

Die vielseitigen, robusten und wartungsfreien Gummi-Metall-Isolatoren sind sofort einbaubar und zeichnen sich durch eine große Abreißsicherheit aus. Sie sind aus verzinktem Metall gefertigt, wobei in ihrem Inneren Neopren als Dämpfungswerkstoff verwendet wird. Bei ihrer Konstruktion wurde darauf geachtet, dass ihre Längssteifigkeit zweieinhalb Mal höher als die vertikale Steifigkeit ist und ihre Quersteifigkeit 75 Prozent der vertikalen Steifigkeit beträgt. Diese Merkmale unterstreichen die Robustheit und Variabilität der Isolatoren von ACE. Die Komponenten vom Typ SFM weisen zudem unter Maximalbelastung nur eine Eigenfrequenz von 8 Hz auf. In der Praxis zeigte sich, dass sie nicht nur den Belastungen standhalten, sondern zudem bei der Nennzahl der Motoren mehr als 80 Prozent der Schwingungen isolieren.

Ein neues Zuhause für den Prüfstand

Auch drei Jahre nach der Inbetriebnahme läuft der Prüfstand weiterhin einwandfrei. So werden mit ihm gerade im Rahmen einer Doktorarbeit die unterschiedlichen Materialien für Zahnräder getestet. Mittlerweile jedoch fährt der Doktorand dafür zum eingangs erwähnten Zulieferer der Automobilindustrie: „Der Teststand hat uns bei der Beurteilung von Werkstoffen und Prozessen für Sinterzahnräder in Hochleistungsmotoren in den letzten Jahren auch aufgrund der einwandfreien Schwingungsisolation viele wertvolle Erkenntnisse gebracht. Es hat sich jedoch gezeigt, dass die Motoren des Prüfstandes für einen parallel stattfindenden Lehrbetrieb schlichtweg zu laut sind. Da die Mobilität des Prüfstands ein wichtiger Faktor des Konzepts ist, haben wir uns entschieden, ihn für weitere Forschungsarbeiten outzusourcen“, erklärt Professor Körner.

Bei einem europaweit im Bereich der Serienfertigung von hochfesten Aluminiumsinterbauteilen führenden Hersteller hat die mobile Einrichtung somit ein neues Zuhause gefunden. Diese Kooperation eignet sich perfekt, da die Studenten ihre anspruchsvollen akademischen Arbeiten direkt in praktische Projekte einfließen lassen können, sodass der Automotive-Spezialist seine Bemühungen der CO2-Reduktion mit neuesten wissenschaftlichen Erkenntnissen durch zusätzliche Gewichtsreduktionen weiter vorantreiben kann. Neben ihrem Einsatz im Maschinenbau sowie unter Mess- und Prüfständen, wie im hier beschriebenen Fall, isolieren die SFM-Typen von ACE im industriellen Einsatz hauptsächlich die Vibrationen von Schiffsmotoren, Dieselgeneratoren oder anderen Geräten für die Energieerzeugung.

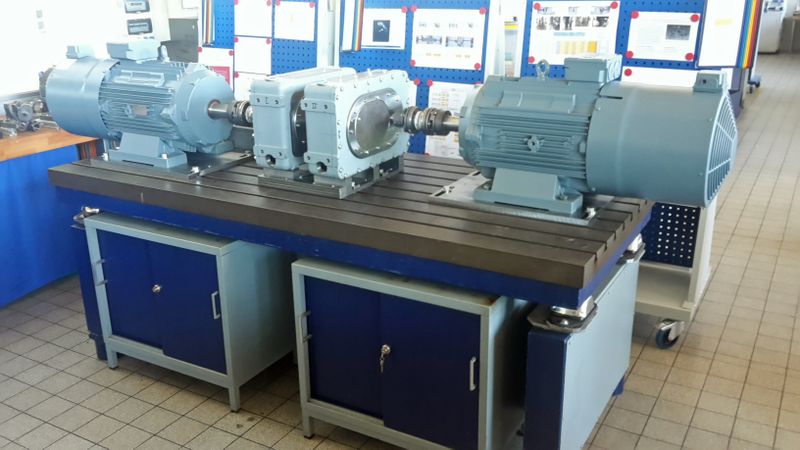

Bild oben: Prüfstand an der Hochschule Aalen für Zahnräder zur Ermittlung von Dauerfestigkeitskurven. Bildquelle: Hochschule Aalen

Autor: Robert Timmerberg M. A., Fachjournalist, plus2 GmbH, Düsseldorf
