Bis an die Edge kommunizieren: SPE-Steckverbinder und Netzwerkkomponenten

Anbieter zum Thema

Heidrive GmbH

Bohnhardt Cad-Consulting

CAD+T Solutions GmbH

TE Connectivity (TE), stellt auf der SPS 2023 ein umfassendes Portfolio an Single-Pair-Ethernet- (SPE-) Komponenten für Anwendungen in der Industrie- und Gebäudeautomation vor.

• TE Connectivity stellt auf der SPS-Messe verschiedene SPE-Steckverbinder und Netzwerkkomponenten vor.

• Mit industriellen M8- und M12-SPE-Hybrid-Steckverbindern sowie Netzwerk-Komponenten von TE Connectivity bis an die Edge kommunizieren

TE Connectivity (TE), Anbieter von Verbindungs- und Sensorlösungen, stellt auf der SPS 2023 in Nürnberg ein umfassendes Portfolio an Single-Pair-Ethernet- (SPE-) Komponenten für Anwendungen in der Industrie- und Gebäudeautomation vor. Dabei zeigt das Unternehmen neben SPE-T1-Industrie-Steckverbindern in Schutzart IP20 auch Steckverbinder für IP67-Anwendungen, unter anderem M8-Hybrid-Buchsen für Boards, M8-Hybrid-Steckverbinder und SPE-Verbindungsleitungen gemäß IEC 63171-6.

Robuste SPE-Verbindungen

Der Bedarf an staub- und wasserbeständigen Anschlusslösungen in Schutzart IP67, die für raue industrielle Umgebungsbedingungen geeignet sind, steigt ständig. TE bietet nun ein breites IP67-Portfolio für robuste SPE-Verbindungen. Sie sind wasser- und staubabweisend, und können starken Vibrationen, Stößen und Hitze widerstehen. Somit lassen sich Daten zuverlässig übertragen und Ausfallzeiten weitestgehend minimieren.

Ruud Van Den Brink, Produktmanager Industrial Communications bei TE, sagt hierzu: „Mit unserem erweiterten Produktportfolio lassen sich Feldgeräte, wie Sensoren oder Aktoren, einfacher, schneller und kostensparender vernetzen, um eine nahezu durchgängige Verbindung von der Edge bis zur Cloud zu realisieren.“

M8-Format hält Einzug in die Industrie

Die IEC 63171-6 definiert eine M8-Schnittstelle für die hybride Übertragung von Daten und Energie in einem einzigen SPE-Kabel. Geschirmte M8-Hybrid-Steckverbinder und Hybrid-Kabel von TE ermöglichen eine Datenübertragung bis 1 Gbit/s und Leistungen bis 400 W. Mit dem neuen M8-Stecker lässt sich eine IP-basierte Kommunikation vom Sensor bis zur Cloud auf dem einheitlichen SPE-Protokollstandard realisieren. Der Einsatzbereich dieser M8-Lösung sind Anwendungen in T1S-Topologien (Terminal 1, Shared). Diese erfordern geschirmte Kabel für Entfernungen bis zu 40 m, Datenübertragungen bis 1 Gbit/s und eine Stromversorgung an den Endgeräten.

Auch wenn T1S für eher kurze Entfernungen konzipiert ist, ermöglicht diese Technologie dennoch eine flexible Erweiterung der Netzwerkinfrastruktur durch das Hinzufügen von Netzwerkkomponenten. TE stellt innerhalb seines SPE-Ökosystems aktive und passive Netzwerkkomponenten wie zum Beispiel Splitter und Switche vor. Diese wurden hinsichtlich der elektrischen Übertragungsparameter optimiert. Sie ermöglichen zudem erweiterte Topologien, beispielsweise „Multidrop“ mit bis zu 8 Netzwerkteilnehmern in Entfernungen bis 25 m.

TE hat seine Komponenten evaluiert, um die Einhaltung von Qualitätsmerkmalen wie Latenz, Durchsatz und Zuverlässigkeit zu unterstützen. Erste Ergebnisse in den Anwendungstests sind vielversprechend. Die aktiven Netzwerk-Komponenten von TE unterstützen die neuen M8- und M12-Steckverbindungen.

M12-Anschluss ist nächster Meilenstein

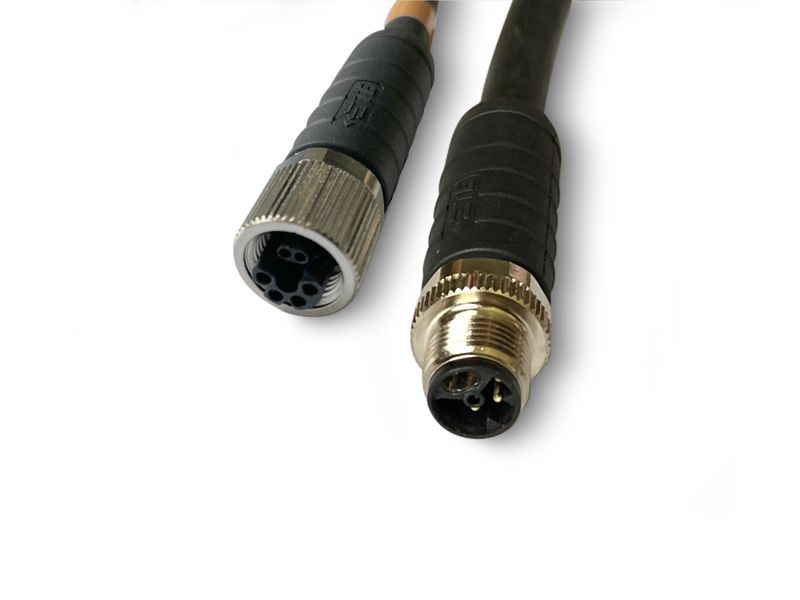

Ein M12-Stecker kann durch seine größeren Maße eine höhere Spannung und einen höheren Strom als ein M8-Stecker übertragen. TE stellt in diesem Jahr M12-Hybrid-Steckverbinder gemäß IEC 63171-7 für Anwendungen mit High-Speed-Datenraten bis 1 Gbit/s (600 MHz) und Leistungsklassen bis 9,6 kW, 16 A und 600 V für leistungsstarke Geräte vor.

Zwar sind bisherige mit Power-over-Data-Line- (PoDL-) Verbindungskonzepte auf 50 W begrenzt. Die hybride Konfiguration bietet jedoch gemäß IEC 63171-7 bei der Energieverteilung im Netzwerk eine höhere Flexibilität als eine Punkt-zu-Punkt-Verbindung. Somit ist es möglich, höhere Stromstärken auf mehrere kaskadierte Leistungsgeräte zu verteilen.

M2M-Kommunikation nahezu ohne Datenverlust

Ingenieure können mit den M8- und M12-Lösungen von TE eine Maschine-zu-Maschine- (M2M-) Kommunikation nahezu ohne Datenverlust realisieren, Rechenleistung dezentralisieren sowie Daten effizienter und transparenter bis an die Edge übertragen. Die weite Verbreitung von M8- und M12-Anschlüssen in der Industrie ermöglicht eine einfache und schnelle Integration der neuen SPE-Verbindungen im identischen Format.

TE stellt die Neuheiten auf der SPS 2023 in Halle 10 am Stand 340 vor.
