Hardtail oder Fully: Wie Dichtungen den Zielkonflikt lösen helfen

Anbieter zum Thema

SolidCAM GmbH

CAD+T Solutions GmbH

Mit dem IsoStrut-System bietet Trek Bicycle eine neuartige Lösung für die Hinterradfederung von Mountainbikes. Dabei ist das Federbein vollständig in den Rahmen integriert. Eine ausgefeilte Dichtungskonstruktion sorgt unter anderem dafür, dass das System wartungsarm funktioniert.

• Eine neuartige Hinterradfederung von Trek Bicycle löst den bei Mountainbikes bestehenden Zielkonflikt zwischen starrem Hardtail und vollgefederten Fully.

• Die besonders platzsparende Dichtungen von Freudenberg Sealing Technologies unterstützen die Integration des Federbeins in den Rahmen und sorgt für geringen Wartungsbedarf.

Ein gefedertes Vorderrad gehört zur Standardausstattung hochwertiger Mountainbikes. Doch darüber, ob auch die Hinterachse mit einer Federung ausgestattet werden sollte, diskutieren Fahrer noch immer leidenschaftlich. Für das klassische Hardtail ohne Federung spricht die höhere Effizienz. Anhänger der vollgefederten Variante, auch Fully genannt, argumentieren mit dem besseren Fahrkomfort und einem kontrollierten Fahrverhalten, da der Reifen auch in schwierigem Gelände mehr Bodenkontakt hat. Mit dem „IsoStrut“-System bietet der Hersteller Trek aus Waterloo (Wisconsin, USA) nun die perfekte Lösung für diesen Zielkonflikt. Das Federbein ist dabei vollständig in den Rahmen integriert, was die Komponentenanzahl und das Gewicht im Vergleich zu einem klassischen vollgefederten Rad deutlich reduziert. Die Radführung übernehmen zwei Sattelstreben, die starr mit dem Federbein verbunden sind. Dadurch ergibt sich eine hohe Steifigkeit in der Seitenführung. Die Dämpferrate kann vom Fahrer frei eingestellt werden. Dichtungen von Freudenberg Sealing Technologies sorgen dafür, dass das High-Tech-System auch unter harter Beanspruchung im Gelände wartungsarm bleibt. Sie halten das System frei von all dem Staub, Schlamm und Schmutz, der mit dem Mountainbike-Fahren einher geht.

Die Kunst der kleinen Dinge

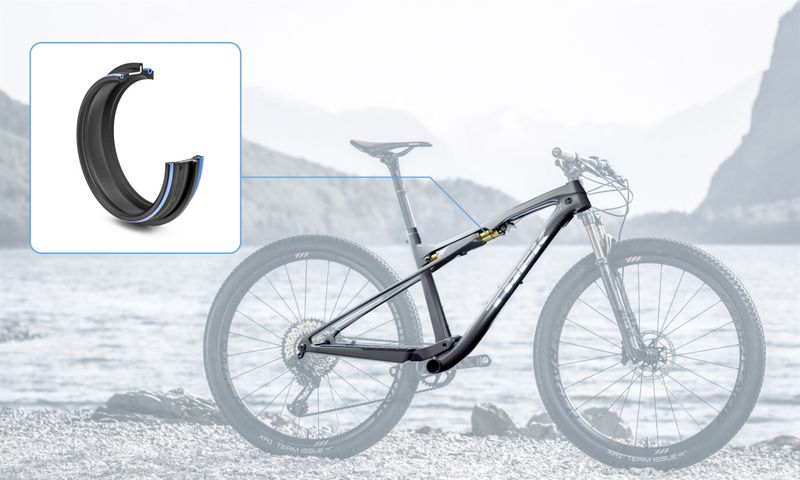

Zwei Dichtringe halten im dynamischen Betrieb das Öl im Federbein und schützen das System vor dem Eindringen von Staub und Spritzwasser. Die Herausforderung für den Dichtungsentwickler Simon Watling von Freudenberg Sealing Technologies bestand dabei vor allem in den Abmessungen, die durch die rahmenintegrierte Bauweise der Federung vorgegeben sind: „Uns stand für die Dichtung ein Bauraum von nur drei Millimetern zur Verfügung.“ Mit einem Standardprodukt war diese Anforderung nicht zu lösen, daher fand Watling eine neue Designvariante, in der die Geometrie der Dichtlippen exakt an den Bauraum angepasst ist.

„Eine weitere Herausforderung bei derart kleinen Bauteilen besteht in den Fertigungstoleranzen“, erläutert Watling. „Schon Abweichungen von wenigen Zehntel Millimetern sind relativ zur Bauteilgröße zu viel.“ Deshalb setzt Freudenberg in diesem Marktsegment auf Nitrilkautschuk als Dichtungswerkstoff: Er weist in einem Temperaturbereich von -30 bis 100° C ein definiertes Verformungsverhalten auf. Zudem sind Konstruktion und Werkstoff auf niedrige Reibung hin optimiert. Wichtig ist aus Fahrersicht besonders, die Haftreibung zu minimieren, sodass die gewünschte Dämpfer-Feder-Rate nicht von der Dichtung beeinflusst wird. Für den Fall, dass das Rad einige Tage stillstand und sich weniger Schmieröl an den Kontaktflächen befindet, verändert sich infolge der niedrigen Reibung das Federungsverhalten beim Losfahren nicht spürbar.

Geprüft wurde die neue Dichtungslösung zunächst mit Simulationsprogrammen, welche die Freudenberg-Ingenieure normalerweise in der Automobilentwicklung verwenden. Danach ging es in reale Tests auf Prüfständen und vor allem auch auf Geländefahrten. Seit Ende 2019 bewährt sich das IsoStrut-System im Trek Supercaliber – einem innovativen Cross Country-Mountainbike für Endkunden –im Serieneinsatz sowie im Cross Country World Cup.

Neue Generation der Dichtungen

„In meinem Berufsleben habe ich selten so engagierte Produktentwickler getroffen wie bei Trek Bicycle“, sagt Watling über die Zusammenarbeit. „Das war sehr motivierend.“ Gemeinsam mit dem Fahrradhersteller arbeitet er bereits an einer neuen Generation der Dichtungen. Sie sollen künftig noch kompakter ausfallen, um einen größeren Federweg zu ermöglichen.

„Das Marktsegment der hochwertigen Freizeitgeräte gewinnt für uns an Bedeutung“, sagt Oswaldo Anaya, Marketing Manager bei Freudenberg Sealing Technologies. Noch dominieren bei Freizeitfahrzeugen zwar Katalogprodukte, die vor allem über den Preis verkauft werden. Doch Anaya zeigt sich optimistisch: „Je höher die Ansprüche der Kunden werden, desto wichtiger ist es für die Hersteller, Qualitätskomponenten zu verwenden.“

Weitere Informationen: www.freudenberg.com

Trek Bicycle: https://www.trekbikes.com/de/de_DE/

Erfahren Sie hier mehr über den Einsatz von additiver Fertigung für besonders leichte und langlebige Riemenscheiben im Radsport.

Lesen Sie auch: "Elektromotorrad: Zwei-Naben-Motor und 3D-Druck als treibende Kräfte"
