Punktwolken für die Metallbauplanung Der Bestand als digitale Konstruktionsgrundlage

Anbieter zum Thema

TENADO GmbH

SolidCAM GmbH

BCS CAD + INFORMATION TECHNOLOGIES GmbH

CAD+T Solutions GmbH

Punktwolken schaffen die Grundlage für präzise Konstruktionen. Ihr volles Potenzial entfalten sie jedoch erst, wenn die erfassten Daten auch durchgängig genutzt werden. In der Praxis entstehen daraus dank Tenado Metall 3D Planungssicherheit und effizientere Prozesse.

Wenn neue Metallkonstruktionen in bestehende Anlagen oder ein Gebäude integriert werden sollen, sind präzise Informationen über den vorhandenen Bestand entscheidend. Wo liegen beispielsweise Rohrleitungen, Träger, Treppen oder andere bereits vorhandene Bauteile? Der einfachste Weg, das digital und nachhaltig zu erfassen: Laserscanner in Kombination mit einer direkten Abbildung als Punktwolke in der eigenen CAD-Software.

Werden solche digitalen Bestandsinformationen nicht schon bei der Konstruktion vollständig berücksichtigt, fallen Konflikte im ungünstigsten Fall erst in der Fertigung oder während der Montage auf. Dann werden aus kleinen Abweichungen schnell große Korrekturen, Unterbrechungen und kostspielige Änderungen.

Entscheidend ist, was nach dem Aufmaß mit den Daten geschieht. Bleiben sie eine isolierte Referenz, müssen Informationen weiterhin manuell zwischen Systemen, Plänen und Projektbeteiligten übertragen werden. Werden sie dagegen direkt mit der Konstruktion verknüpft, entsteht ein durchgängiger Workflow – vom Aufmaß bis zur Fertigung.

Dass genau hierin einer der wichtigsten Entwicklungsschritte im Metallbau liegt, beobachtet auch Metallbaumeister Lukas Brohammer. Der CAD-Dienstleister unterstützt Metallbaubetriebe bei ihren digitalen Konstruktionsprozessen. Aus seiner täglichen Projektarbeit kennt er die Folgen von Medienbrüchen, nachträglichen Änderungen und fehlenden Informationsflüssen. Deshalb sieht er in der konsequenten Weiterverarbeitung digitaler Vermessungsdaten die Grundlage für mehr Planungssicherheit: „Das Aufmaß wird heute oft bereits mit 3D-Scannern durchgeführt. Es ist daher nur logisch, diese präzisen Raumdaten auch im CAD vollständig in 3D weiterzuverarbeiten. Alles andere würde bedeuten, wertvolle Informationen ungenutzt zu lassen.“

Die Punktwolke als Zeichnungsgrundlage

Viele Metallbaubetriebe nutzen heute einen 3D-Laserscanner für das digitale Aufmaß im Bestand. Das bietet sich vor allem bei individuellen Metallbauprojekten für unterschiedliche Branchen und Anwendungsbereiche an, denn viele dieser Konstruktionen müssen sich millimetergenau in bestehende Gebäude oder Industrieanlagen einfügen.

Die aus den Laserscans entstehenden Punktwolken können in Tenado Metall 3D importiert werden und dienen als Ausgangspunkt für die CAD-Konstruktion. Diese entsteht somit nicht ausschließlich anhand von Handskizzen oder Aufmaßen, sondern direkt in der digital erfassten Umgebung. So lassen sich Einbauten und bauliche Besonderheiten bereits in der Modellierung berücksichtigen.

Der Vorteil zeigt sich besonders dort, wo wenig Spielraum für Abweichungen besteht. So kann schnell erkannt werden, ob ein geplantes Bauteil zum Beispiel mit einer vorhandenen Leitung kollidiert und die Planung noch vor Beginn der Werkstattarbeiten angepasst werden. Werden solche Konflikte erst auf der Baustelle sichtbar, wird die Korrektur deutlich aufwendiger und teurer.

Damit ist die Punktwolke weit mehr als eine visuelle Ergänzung. Sie wird zur konstruktiven Grundlage und macht räumliche Konflikte dort sichtbar, wo sie noch vergleichsweise einfach gelöst werden können: im digitalen Modell.

Reale Daten treffen auf Parametrik

Digitale Vermessungsdaten sind jedoch nur ein Teil eines durchgängigen Workflows. In individuellen Metallbauprojekten gehören Änderungen von Maßen, Anschlüssen oder Kundenanforderungen häufig zum Geschäftsalltag. Wenn jede Variante manuell neu aufgebaut werden muss, steigt der Aufwand mit jeder Korrekturschleife.

In der Praxis verbindet Tenado Metall 3D Punktwolken, parametrische Bauteile und metallbauspezifische Werkzeuge in einer Arbeitsumgebung. Bei späteren Änderungen ermöglicht die Parametrik eine schnelle und unkomplizierte Anpassung der Modelle, ohne die Konstruktion vollständig neu aufbauen zu müssen.

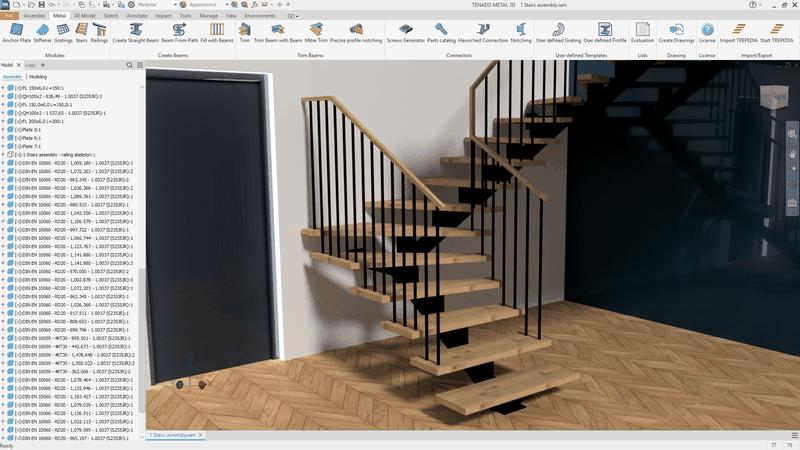

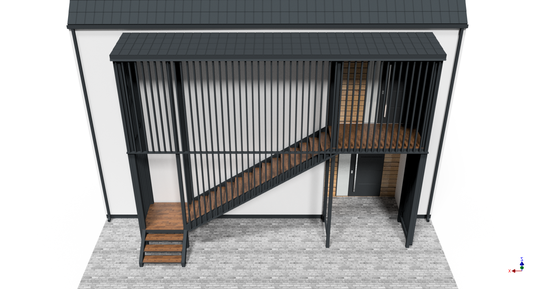

Tenado Metall 3D ist für eine materialorientierte Arbeitsweise im Metallhandwerk ausgelegt. Anwender arbeiten unter anderem mit Profilstäben, Verbindungselementen und Blechen. Hinzu kommen branchenspezifische Werkzeuge für Treppen, Geländer, Ankerplatten und Gitterroste, entsprechende Generatoren und eben die Punktwolken-Funktion. Außerdem lassen sich Auswertungen für Fertigung, Montage und Kalkulation abrufen. Die CAD-Software basiert auf Autodesk-Technologie und ergänzt diese um Werkzeuge für metallbauspezifische Aufgaben. Und dank einer Schnittstelle zu Trepedia lassen sich auch Treppenkonstruktionen nahtlos integrieren.

Viele Betriebe setzen außerdem auf gespeicherte Standards, eigene parametrische Bauteile und Bibliotheken. Maße und Varianten lassen sich an neue Anforderungen anpassen, während häufig benötigte Konfigurationen projektübergreifend verwendet werden können. Gerade bei wiederkehrenden Konstruktionselementen reduziert sich dadurch der manuelle Konstruktionsaufwand teilweise um die Hälfte.

Ein Modell für verschiedene Anforderungen

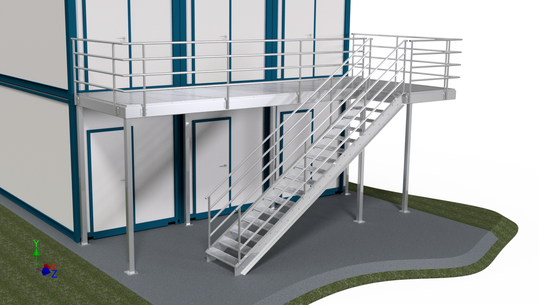

Ein digitaler Workflow berücksichtigt auch Werkstatt, Statik, Montage und Dokumentation, denn jeder Bereich benötigt jeweils eigene Informationen und Darstellungen. Werden diese Unterlagen unabhängig voneinander erstellt, entstehen zusätzliche Übergaben und potenzielle Abweichungen.

Im Betrieb werden Werkstattzeichnungen, Fundamentpläne und Montagedokumentationen aus dem 3D-Modell abgeleitet. Alle Fertigungsbereiche greifen damit auf dieselbe Planungsgrundlage zurück, auch wenn sie unterschiedliche Ansichten oder Dokumente benötigen.

Für die Werkstatt bieten insbesondere die 3D-Ansichten eine zusätzliche Orientierung: Komplexe Bauteile und deren Zusammensetzung lassen sich leichter nachvollziehen.

Der Wert liegt in der Verbindung

Moderne Metallbauplanung entsteht nicht durch eine einzelne Funktion. Entscheidend ist die intelligente Verknüpfung vorhandener Daten und Werkzeuge. Die Wirkung der digitalen Bestandsaufnahme reicht also weit über das eigentliche Aufmaß hinaus. Punktwolken liefern den räumlichen Kontext, parametrische Bauteile und Generatoren unterstützen die Konstruktion, Auswertungen und Planableitungen stellen die benötigten Informationen für die nachfolgenden Arbeitsschritte bereit. (anm)
