Mit der neuen 3DViewStation bietet Kisters ein Werkzeug, das Anwendern effiziente Selektions- und Filterfunktionen selbst für große 3D-CAD-Baugruppen bereitstellt. Sie sind schnell, intuitiv und unabhängig vom CAD-System.

In der Fertigungsindustrie werden 3D-Modelle immer komplexer. 3D-CAD-Baugruppen mit vielen tausend Bauteilen, unterschiedlichen Versionen und vielfältigen Attributen sind weit verbreitet. Damit steigen auch die Anforderungen an die Softwarelösungen, die bei der täglichen Arbeit in den unterschiedlichen Prozessen helfen sollen.

Diese Funktionen sind ein wichtiges Element, um in allen Phasen des Produktlebenszyklus, also von der Entwicklung über die Fertigung bis hin zum After-Sales-Service, schneller zuverlässige Entscheidungen treffen zu können.

3D-CAD-Baugruppen: Herausforderungen in der Praxis

In vielen Unternehmen werden heute Baugruppen verarbeitet, die mehrere Gigabyte groß sind und aus tausenden Einzelteilen bestehen. Das Auffinden eines bestimmten Bauteils kann dann zur zeitintensiven Suche werden. Noch schwieriger wird es, wenn spezifische Bauteileigenschaften - etwa Materialien, Farben, Metadaten oder Fertigungszustände - berücksichtigt werden müssen.

Hier setzt die Kisters 3DViewStation an: Sie bietet intelligente Selektions- und Filterfunktionen, die es Anwendern erlauben, gezielt jene Bauteile zu identifizieren, die für eine Aufgabe relevant sind.

"Selektieren und Filtern sind keine Komfortfunktionen - sie sind essenziell, um große Datenmengen kontrollierbar zu machen. Die 3DViewStation liefert hier ein Werkzeug, das technische Komplexität beherrschbar macht", erklärt ein Sprecher von Kisters.

Intelligente Selektionsmöglichkeiten für jede Anwendung

Die 3DViewStation bietet viele Möglichkeiten, Bauteile gezielt auszuwählen, zu isolieren oder zu gruppieren:

• visuelle Selektion durch direktes Anklicken in der 3D-Ansicht mit sofortiger Hervorhebung;
• interaktive Mehrfachauswahl wie Windows Explorer;
• Mehrfachauswahl durch das Aufziehen eines Rechtecks;
• Nachbarschaftssuche und Selektion mittels Quader, Kugel oder linearem Abstand (zum Beispiel Objekte in der Nähe von Rohren oder Leitungen);
• Anwender können sich entlang der Baugruppenstruktur bewegen und einzelne Komponenten selektieren;
• Umkehrselektion für die einfache Handhabung komplexer Szenarien.

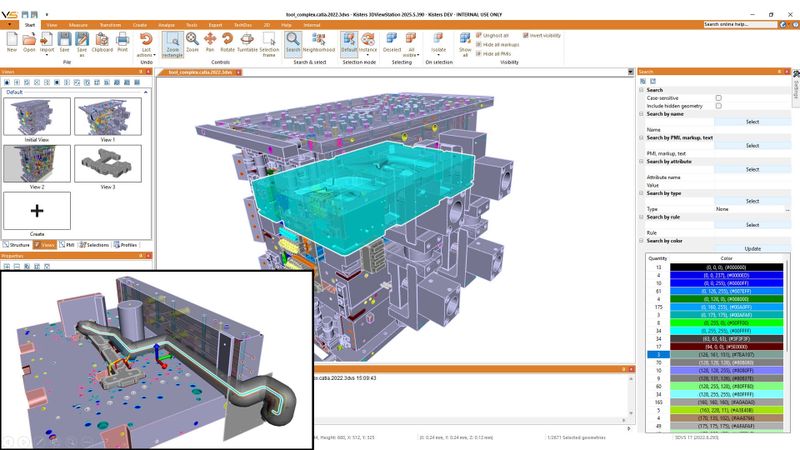

Deutlich erweitert wurden in der neuen 3DViewStation die Möglichkeiten zur Hervorhebung der Selektionen. Neben der Verwendung einer frei wählbaren Selektionsfarbe kann nun auch eine weiße Kontur um das Bauteil gezeichnet werden, die immer über alle Objekte gerendert wird. Zusätzlich können auch die selektieren Objekte, sei es mit oder ohne Kontur, über den Rest der Baugruppe gerendert werden. Diese Optionen sind insbesondere dann wertvoll, wenn selektierte Bauteile z.B. innen liegen und somit nicht oder nur teilweise sichtbar sind. Auch lassen sich so kleinere Bauteile im Kontext einer Baugruppe deutlich leichter lokalisieren.

Leistungsstarke Filterfunktionen - Suchen und Finden auf Knopfdruck

Neben der Selektion bietet die 3DViewStation umfangreiche Such- und Filteroptionen, mit denen Anwender Baugruppen nach verschiedenen Kriterien reduzieren:

• Filtern nach Attributen: Bauteile lassen sich anhand von Eigenschaften wie Name, Material, Farbe, Status, Artikelnummer oder beliebigen Metadaten auswählen und anschließend selektieren
• Filtern nach Fertigungsinformationen (PMI)
• Filtern nach Änderungsdatum oder Version
• Filtern nach Objekttyp
• Rule-Engine zur Ausführung komplexer Suchen inkl. Unterstützung für boolesche Ausdrücke

In Kombination mit den Selektionsfunktionen entsteht ein hochgradig interaktiver Analyseprozess, der dem Nutzer die volle Kontrolle über die Darstellung seiner Modelle gibt. Die Ergebnisse können zur späteren Wiederverwendung sehr effizient in Ansichten organisiert werden.

"In der Angebotsphase, bei Design-Reviews, in der Arbeitsvorbereitung aber auch bei Absicherungsprozessen spart das schnelle Filtern und Selektieren enorm viel Zeit. Der Anwender verliert auch in größeren Baugruppen nie den Überblick und findet in Sekunden die Objekte, die für ihn relevant sind", so der Sprecher weiter.

Nutzen für Anwender: Produktivität, Übersicht und Sicherheit

Die Vorteile dieser Funktionalitäten sind in der Praxis unmittelbar spürbar:

• Zeitersparnis: Relevante Komponenten werden schnell gefunden, isoliert und analysiert.
• Fehlerreduktion: Durch klare visuelle Rückmeldung und strukturierte Filterung sinkt die Gefahr von Verwechslungen.
• bessere Kommunikation: Teams können präzise zeigen, über welche Bauteile oder Bereiche gesprochen wird.
• Datenbeherrschung: Selbst bei riesigen Modellen bleibt die Arbeit flüssig und übersichtlich.
• Systemunabhängigkeit: Alle Funktionen stehen für über 60 CAD-Formate zur Verfügung - von Catia, NX, Creo, SolidWorks bis hin zu STEP und JT.

Egal in welchem Prozess, ob im Design Review, bei Änderungswesen, in der Fertigungsplanung oder beim Digital Mockup (DMU) - die Kisters 3DViewStation ermöglicht eine schnelle und zielgerichtete Navigation durch selbst größte Baugruppen.

Zukunftsorientierte Visualisierung für das Model Based Enterprise

Mit der Unterstützung für PMIs und PMI-Ansichten in Kombination mit den erweiterten Selektions- und Filtermöglichkeiten leistet die 3DViewStation auch einen wichtigen Beitrag zur Model Based Enterprise (MBE)-Strategie vieler Unternehmen. Durch den einfachen Zugriff auf Informationen direkt im 3D-Modell wird das CAD-Modell über Abteilungsgrenzen hinweg als zentrale Informationsquelle gestärkt. Was früher mühselige Sucharbeit in CAD-Systemen war, ist heute ein intuitiver Filtervorgang im Viewer mit nur wenigen Klicks.
